在接触器上怎么获取运行信号?

  • 人生如茶12647人生如茶12647
  • 2023-06-23
  • 29
  • 共10人回复
知足常乐0724
「知足常乐0724 」发表看法
2023-06-26

在接触器上怎么获取运行信号?

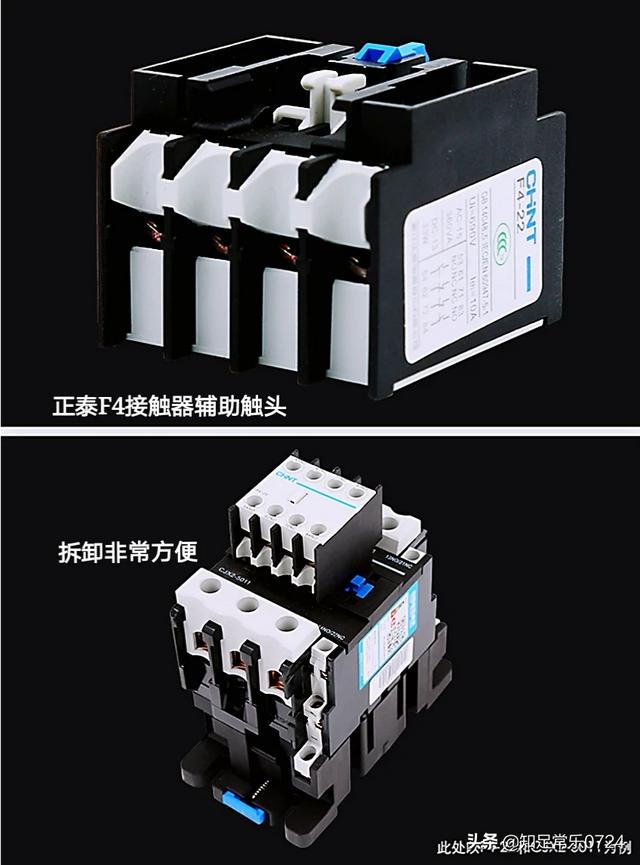

●现在的交流接触器一般都是常闭触点和常开触点。利用接触器的辅助触头(常开)来进行自锁。即便是辅助触头不够用也可以另外购买置辅助触头触头进行添加在交流接触器上,见下图所示。

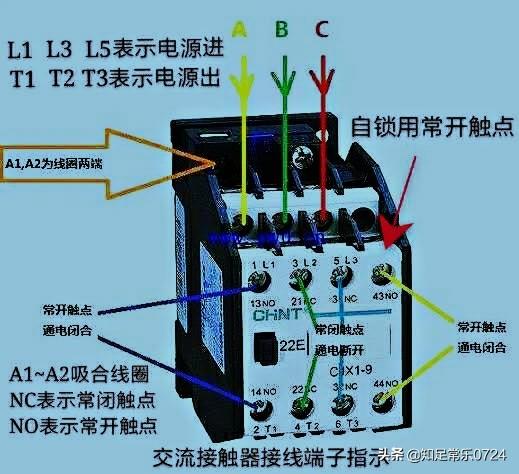

●交流接触器及单体辅助触头上的表示符号为NC表示常闭触头;NO表示常开触头,上下一一对应。常开:它的符号是NO,对应的英文字母“open”的首个字母O。在不通电时处于常开状态的触点,我们叫它常开触点。=常闭:它的符号是NC,对应的英文字母“ close”的首个字母C。在不通电时处于闭合导通状态的触点,我们叫它常闭触点。不管是常开还是常闭,都是指它的原始状态。一旦通电工作,那么它的状态其实就反过来了,常开点就会闭合,常闭点就会断开。见下图所示。

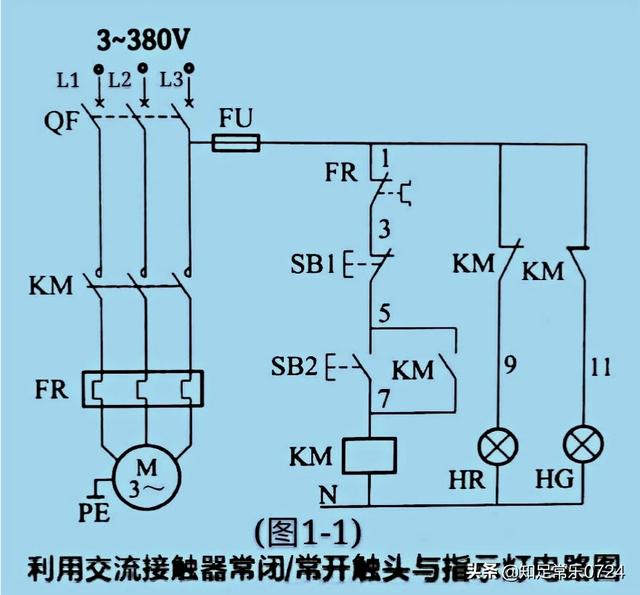

●运行信号可以是交流电源或者是直流电源都可以。这里本人以交流电源分别控制运行指示灯、停止指示灯来说。见下图所示。

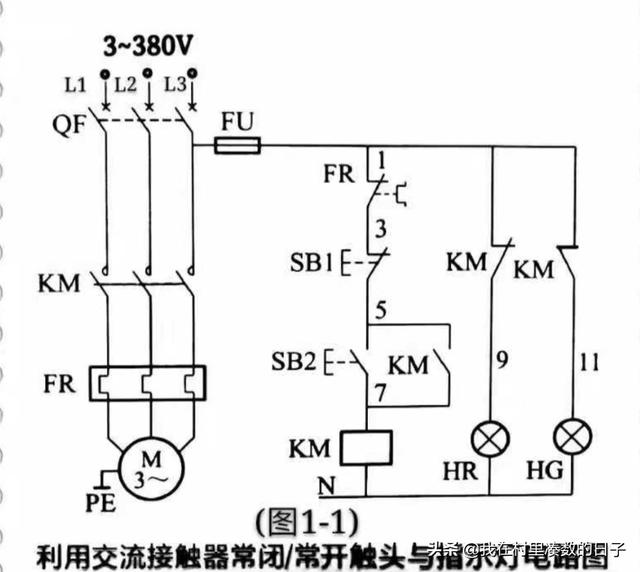

●●指示灯的作用是表示电气设备运行状态,并且提示操作人员电路中的交流接触器是否处于正常的通/断状态,上图1-1就是利用交流接触器的辅助触点,来与指示灯连接,显示交流接触器的工作状态。接触器的常闭触点和常开触点各自接一只指示灯。

①工作原理分析

首先合上主回路的断路器QF,为控制回路的工作提供工作电源条件。起动时按下起动按钮SB2(5~7),此时KM交流接触器线圈得电吸合,接触器三个主触头闭合,主回路的电源通过交流接触器上端输入至下端输出,再经过热继电器,流入三相交流异步电动机,电动机得电开始旋转。

这里SB2在起动的一瞬间按一下即马上放开,由按钮中的弹簧自动复位至常开状态,而起动按钮是一对常开触点,接下来的接触器的自锁是由它的辅助常开触头来完成“自锁”任务。接触器的辅助触头常开在线圈得电时,它变成了常闭状态,而得电后的常闭触点变成常开状态。由此可以清楚的知道;当接触器吸合时,KM的辅助常闭触点(1~9),由于变成常开了,使得HR指示灯不能够与控制回路的220V电源形成回路,所以它此时为不亮状态。相反,由于KM吸合使KM的常开触点(1~11)变为了常闭,使HG指示灯与控制回路中的电源形成一个闭合回路,于是HG通电状态而显示亮。这里不要担心工作指示灯的耗电量(因为现在的指示灯都是微功耗的)。

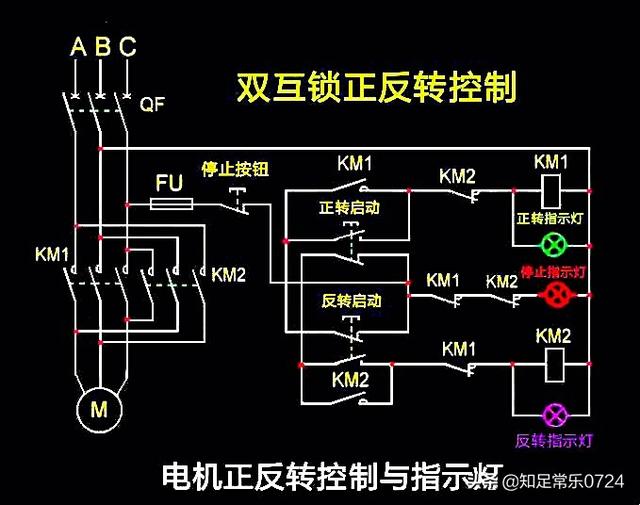

停止时,只需要按下停止按钮SB1,整个控制回路断电,接触器释放恢复初始化状态。下图为一个双互锁正反转控制带工作指示灯的电路图,供阅读者们参考一下。

以上为个人观点,仅供初学者参考。

知足常乐于湖北省钟祥老家2020.2.29日

和醉侠一起学电工
「和醉侠一起学电工 」发表看法
2023-06-27

接触器在工业及民用中应用非常广泛,可以说它是电力拖动中的灵魂一点都不为过。大部分新手朋友只知道怎么接正转、正反转等,但是并不知道为什么要这么接,别提接触器的灵活使用。

下面我就以题目“如何在接触器上怎么获取运行信号?”为例,来谈谈我对接触器的理解及使用,希望能给大伙开拓一下思维。

题目要求

在实际工作中经常会遇到这样的情况:

用一个接触器来控制一个水泵的启动、停止;为了更直观的了解水泵的运行状况,还需要运行指示(水泵转就亮灯)、电源指示(有电就亮灯)、故障指示(故障情况就亮灯)。

设计思路

现在题目具体条件清楚了,我们就一起来看看怎么设计这个电路图。

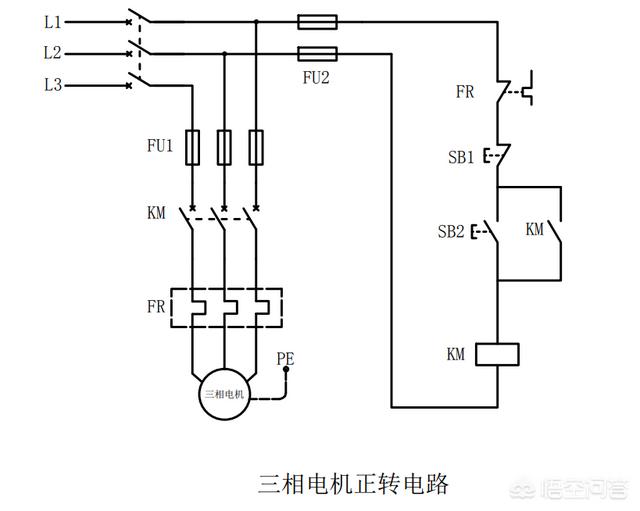

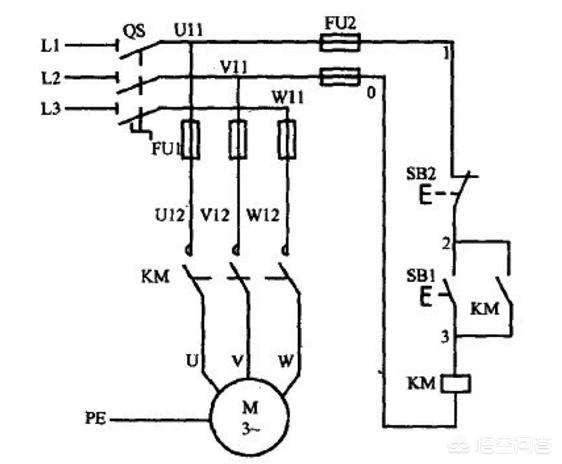

首先画一个正转电路,也有人叫“起保停”电路。这里啰嗦一句,起保停电路是电力拖动最基础的电路,必须要深刻理解并能随手画出。

要想让水泵启动时,启动(绿色)指示灯亮,那我们需要思考一下是什么影响水泵运转?当然是水泵通电后水泵会运转。那水泵两端是否有电取决于什么?当然是接触器主触头是否接通。主触头是否接通又取决于什么?是接触器线圈是否吸合。

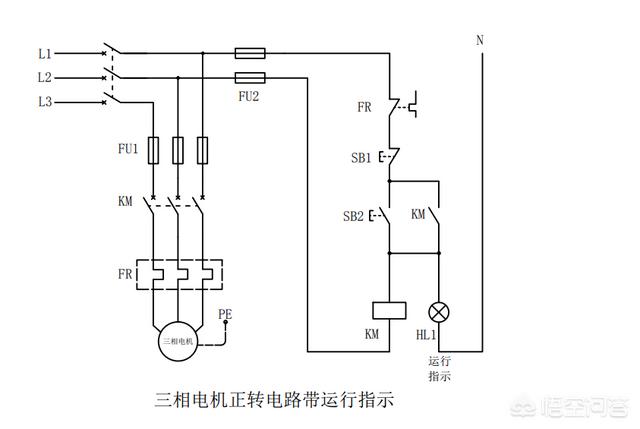

所以,我们可以把指示灯和接触器的线圈并联;当接触器线圈有电时,指示灯同样有电。当然前提是指示灯的额定电压和接触器线圈额定电压一致。那电路图就变成下面这样了

那有同学可能就问了。如果我把指示灯接在水泵的两个火线之间,那不一样可以吗?这样的话,当然也可以达到效果,但是在实际应用中电机一般距离配电箱、控制按钮都比较远,如此一来施工麻烦、成本高、线路乱。

那又有同学问了,如果接触器线圈电压是380V、指示灯电压是220V,那怎么办呢?这样我们可以利用接触器的常开触头一样能达到效果。如图

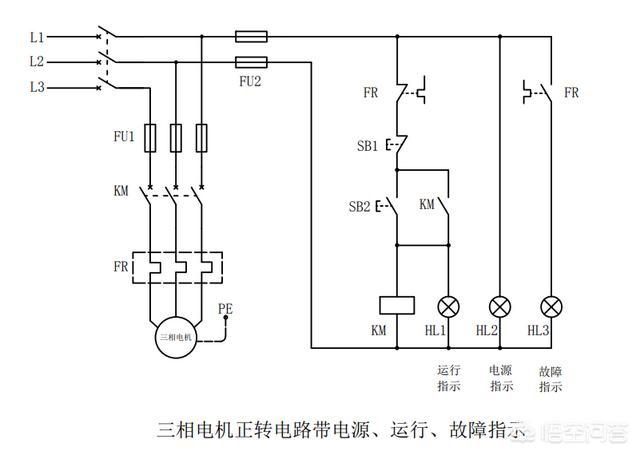

然后我们再看,怎么给这个线路图加一个电源指示?电源指示的目的就是线路有电--指示灯亮,线路没电--指示灯灭。那我们可以把它加在控制线路两个火线之间,如图

最后我们再想想,怎么给这个线路图加一个故障指示?故障指示灯是当电机出现故障(过载)时,灯亮提醒。电机过载时,热继电器会动作,此时热继电器常开会接通、常闭会断开。那么我们可以把热继电器的常开和故障指示灯串联,不就能达到目的了吗?

总结

在碰到类似的问题时,我们需要先画出基础电路图,然后根据一个一个条件去增加相关支路。最后把它们综合起来,这样就能达到想要的最终效果。为了简化线路,我们在选择元器件时,尽量选择额定电压相同的元器件。

还有重要的事情再说一遍,基础电路图一定要吃透!比如:正转、点动连动、顺序控制、多地控制、正反转、双重互锁正反转等。

以上就是我的一些个人见解,如果还有其他观点,欢迎留言学习交流!

我是电工学院,专门负责电工培训、考证;想要学习更多内容,可以关注我!如果觉得不错,记得点赞、评论、转发!

许科云
「许科云 」发表看法
2023-06-28

1⃣️你的提问的是通过指示灯或者电流电压显示接触器正处在工作状态的接线法、

2⃣️接触器上除了有主触点还有副触点用于开或关,以及互锁功能,你想引出指示灯,要看你的指示灯耐压值,可以直接接在接触器的线圈两端,当开关接通电源,线圈与指示灯并联即可获得它的运行信号。

3⃣️如果你的指示灯不属于交流电源,可以利用副触点的常闭开关点接入另外的电源获取接触器的工作信号。

4⃣️如果你用电压表获取接触器运行信号,就直接将表头输出线并联在接触器线圈两端,只要接触器一动作,表头便指示电压而获取到运行信号。

5⃣️如果你有电流表,可以串联在接触器的线圈上,看到指针动作就可以知道运行信号。

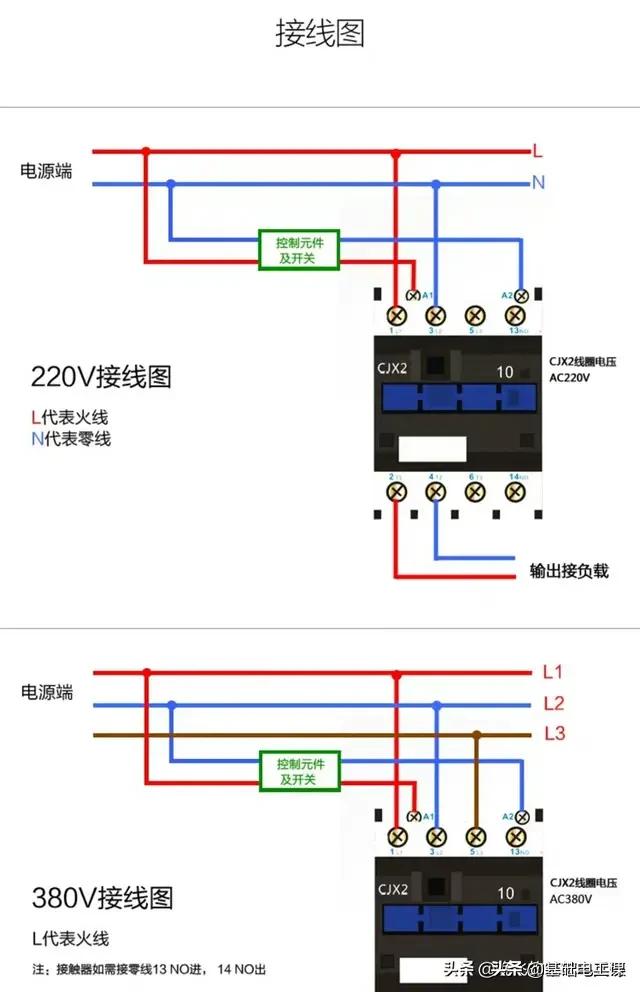

以上这些方法极其简单明了,要根据选材决定什么接法,主要是指示灯耐压值要适配。按图三原理接线。

谢谢!

基础电工课
「基础电工课 」发表看法
2023-06-27

接触器,电动机拖动常用的控制元器件,它也是一种开关,主要是用来接通电机的主电源。那么,我们在接触器上怎么获取运行信号呢?

这要从接触器的外形结构和工作原理说起。

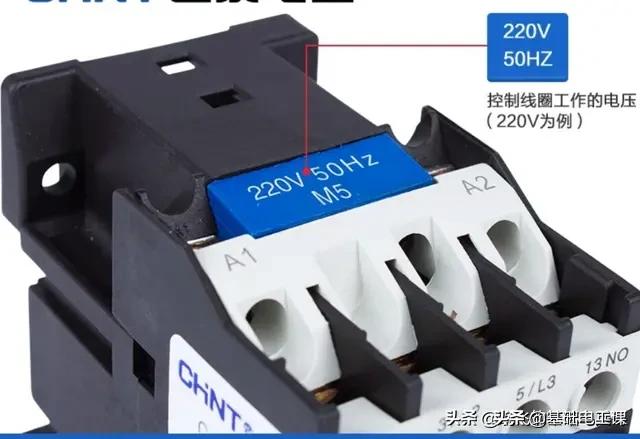

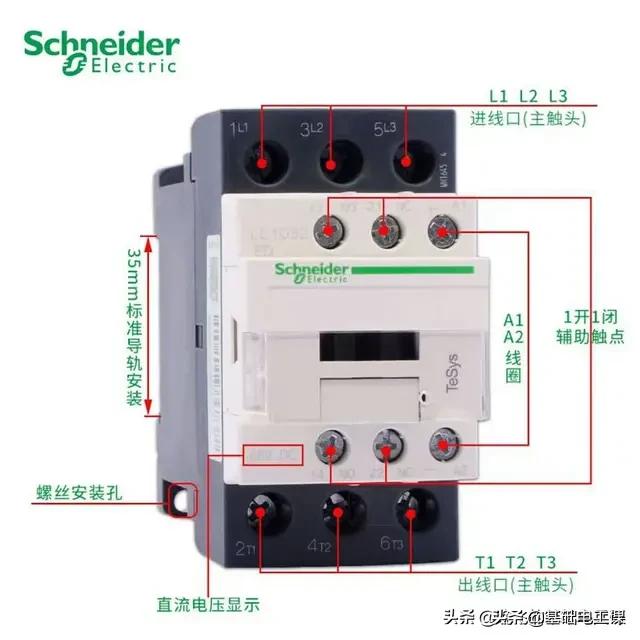

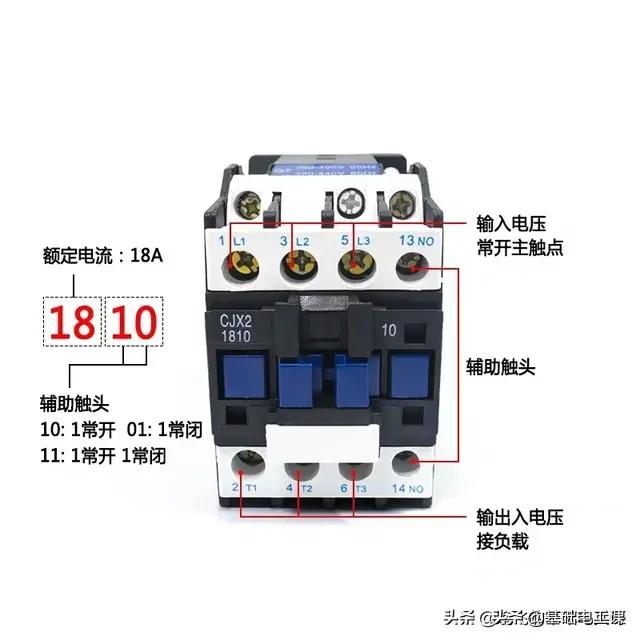

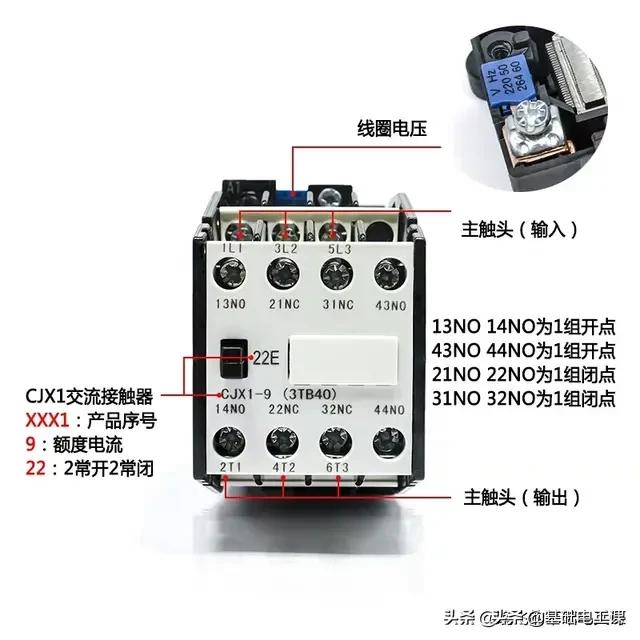

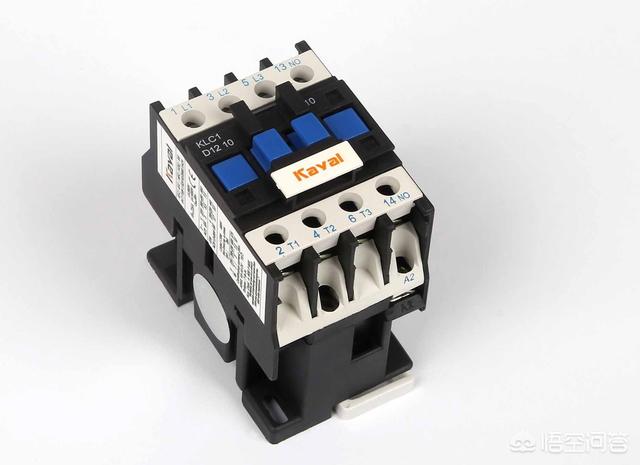

我们先看接触器的外形结构。由于生产厂家的不同,接触器的外形也不尽相同。下面两张图,第1张为国产某产品的外形结构,第2张为国外某产品的外形结构。

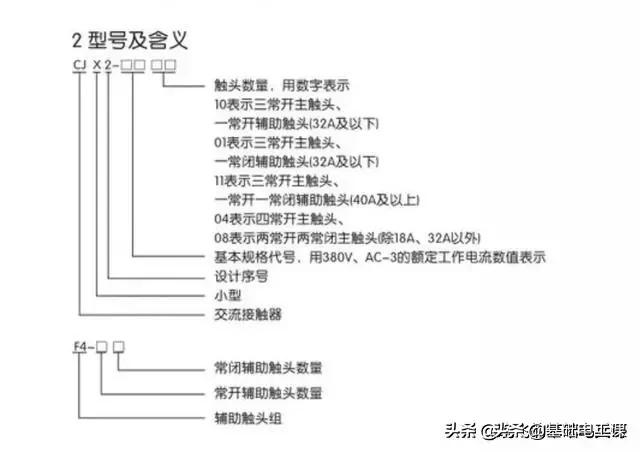

从上面两张图我们可以知道,常用接触器都有三组主触头,辅助触头有些有一组,有些有两组,也就是有些只有一组常开或者常闭,有些则有一组常闭,一种常开。以第1张图为例,标注的是1810,就是18安的额定电流,只有一组常开辅助触点。如果是1811,那就是一组常开一组常闭。

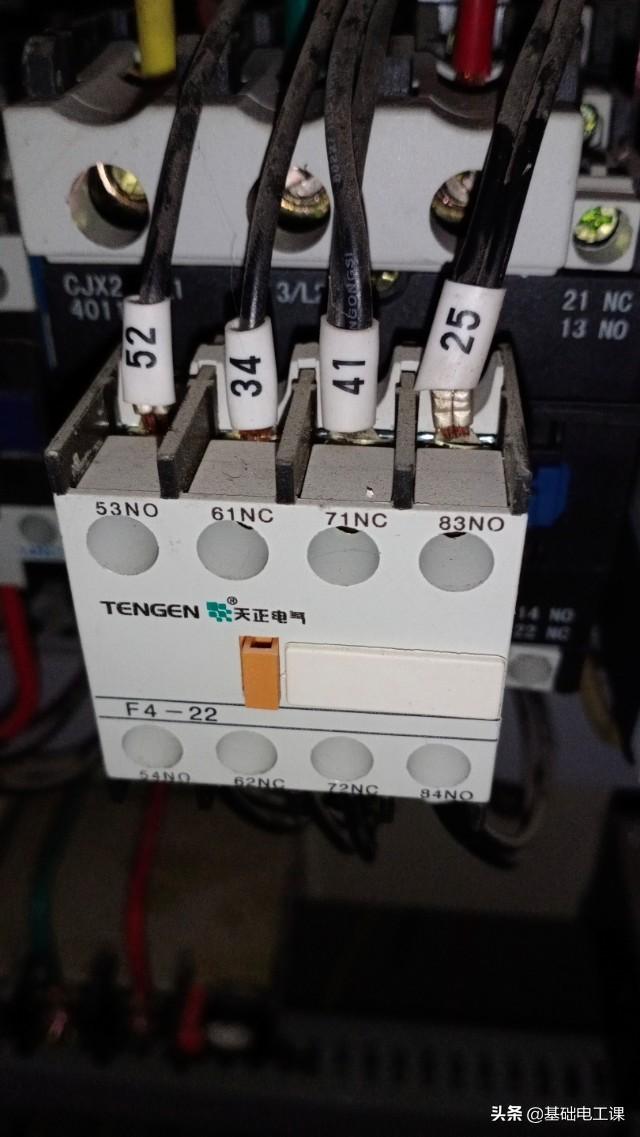

在接触器辅助触点不够用的情况下,我们可以添加积木式辅助触头,最大的辅助触头有4个辅助触点。

只要记住,无电状态下,接触器的常开点是断开的,接触器的常闭点是联通的。在得电吸合的状态下,接触器的常闭点是断开的,接触器的常开点是联通的,然后我们再根据这个原理来进行操作,就可以获取相关的信号。

我们想要从接触器上获取信号,就必须要借助接触器的辅助触点。一般情况下,我们可以从接触器获取或者说添加下面这些信号。

一,开机,运行信号

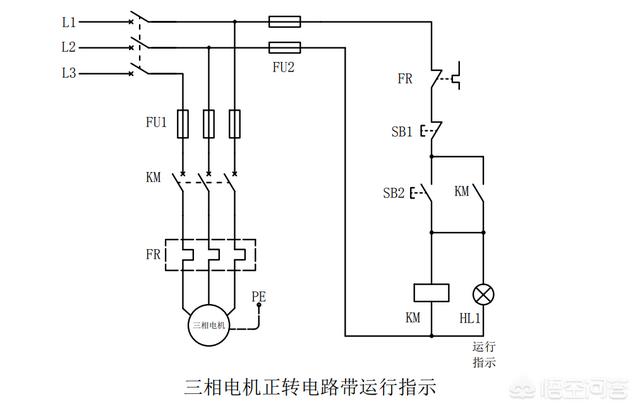

接触器依靠常开辅助触点的闭合来进行自锁。想要获取开机运行信号,就必须要把辅助常开触点串联在信号灯的电路里。当我们按下启动按钮,接触器得电吸合并形成自锁,电动机运转,指示灯发亮。停止的时候按下停止按钮,电动机停止运转,运行指示灯熄灭。

二,停机指示灯

停机指示灯借用的是接触器的辅助常闭触电。同样也是把常闭触点串联在指示灯的电路里。操作的时候合上电源空气开关,由于接触器辅助常闭点在接触器没有吸合状态下是闭合的(进线端和出线端是相同的),所以也同时接通了停机指示灯的电源,停机指示灯发亮。当我们按下启动按钮,接触器得电吸合并自锁,接触器的常闭辅助触点断开,停机指示灯熄灭。

三,联动,提醒信号

1.联动,比如顺序启动,比如给p lc,变频器提供信号。这时候用到的也是接触器的辅助常开触点。只有当接触器吸合的时候, Plc,变频器才能够得到信号。顺序启动的时候,只有第1个接触器吸合,第2个接触器才能得到电源。

2.提醒,有时候为了避免误操作或者给中控室信号,我们也可以从接触器的辅助触头获取信号。

联动,提醒的信号跟开机运行的信号的接线方法是一样的。

以上就是我的分析和解答。仅代表个人观点,供读者和提问者参考。由于个人知识和经验有限,有不足的地方请大家评论补充,有错误的地方请大家及时指正。谢谢!

祝愿读者身体健康,万事如意!

电子及工控技术
「电子及工控技术 」发表看法
2023-06-29

朋友们好,我是电子及工控技术,我来回答这个问题。要想在交流接触器上获取运行信号就要知道交流接触器的结构,然后通过交流接触器结构特点来获取运行控制信号。下面我来谈谈我在进行实体电路连接时是如何用交流接触器获取电路运行信号的。

从交流接触器上获取控制信号的方法

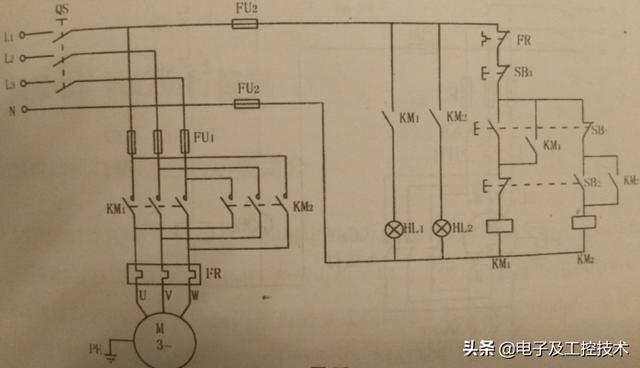

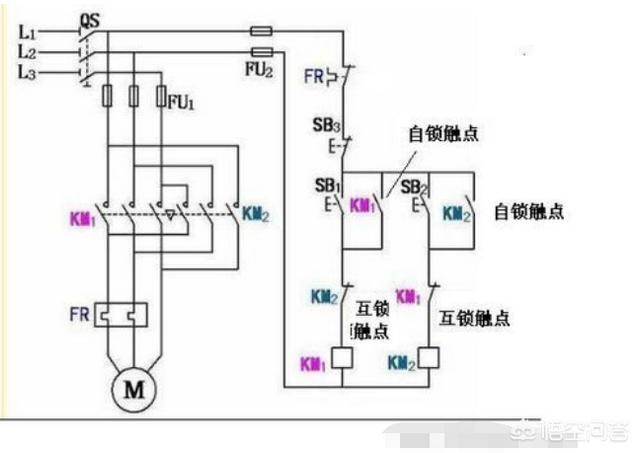

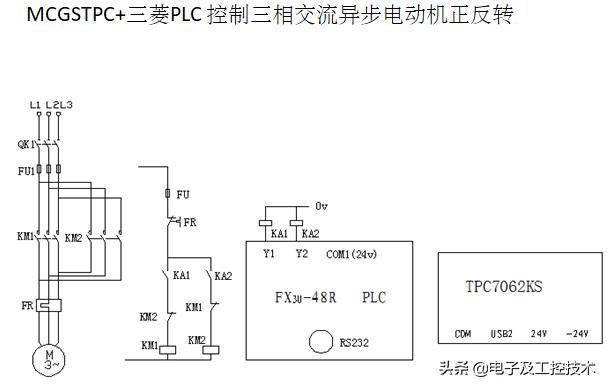

我们知道交流接触器的触点比较多,交流接触器触点类型一般有六类,它们分别是主触头、辅助触头、常开触头、常闭触头、动触头和静触头这六种。我在平时进行实体电路连接来监控电机启动、停止、正转和反转以及在星三角降压启动过程中星形启动和三角形运行的信号等情况,大部分用的是接触器辅助常开触头。下面我举一个一般比较常用的正反转电路图。我们从图中可以看到HL1和HL2两个指示灯,它分别由控制正转的接触器KM1的常开辅助触头控制,当交流接触器KM1吸合时,KM1的辅助常开触点就会闭合,HL1灯亮,表示电机正转运行;当反转时,KM2的辅助常开触点就会闭合,HL2灯亮,表示电机反转运行。因此我们可以用接触器的辅助常开触点获取电路的运行信号。

在接触器线圈上并联一个指示灯也可获取运行信号

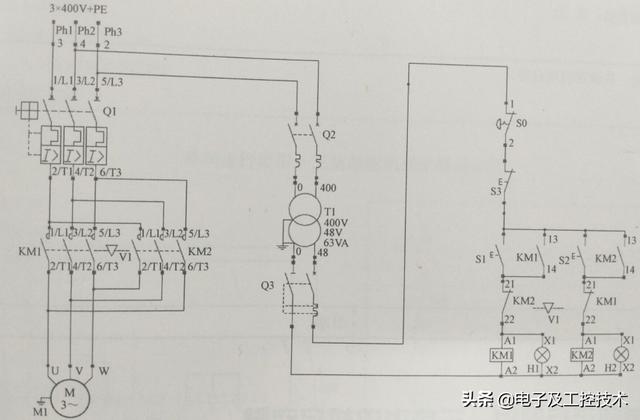

在有的电路中我们还可以用交流接触器的线圈这一负载来获取电路的运行信号。比如还是正反转电路,我们可以在两个接触器KM1和KM2线圈的两端各并联一个指示灯,当指示灯H1亮时,代表控制正转的接触器吸合,电机会正转;当指示灯H2亮时,代表控制反转的接触器吸合,电机会反转。

在有的电路中我们还可以用接触器的常开触点或者常闭触点发出通断信号送给可编程控制器(PLC),由可编程控制器来判断电路的运行情况,甚至在一些控制电路中我们还可以通过接触器的辅助触点与可编程控制器以及触摸屏(HMI)进行组合,由接触器的辅助触点动作情况通过触摸屏的监控画面反应出来。

由此可见用接触器上的各种辅助触点以及接触器线圈都可以获取电路的运行信号,如果我们借助一些工控设备,比如可编程控制器(PLC),触摸屏(HMI)以及变频器就能获得更丰富、更形象的电路运行状态。以上就是我对这个问题的回答,欢迎朋友们参与讨论,敬请关注电子及工控技术,感谢点赞。

黄师傅工控讲堂
「黄师傅工控讲堂 」发表看法
2023-06-24

我们知道交流接触器的触点比较多,交流接触器触点类型主要分为六类,它们分别是主触头、辅助触头、常开触头、常闭触头、动触头和静触头这六种。我在平时进行实体电路连接来监控电动机的启动、停止、正转和反转以及在星三角降压启动过程中星形启动和三角形运行的信号等情况,大部分用的是接触器辅助常开触头。因此需要获得信号只需要将信号指示灯(电压类型要和交流接触器的触电一致)并联在常开触点上就可以了。

爱科技的小青年
「爱科技的小青年 」发表看法
2023-06-26

科技引领生活,爱科技的小青年带你在科技的海洋里无限遨游……

接触器是控制系统中常见的电气元件,常用于电机的控制,那么如何在接触器上获取运行信号呢?

我们来先看下接触器的工作原理。

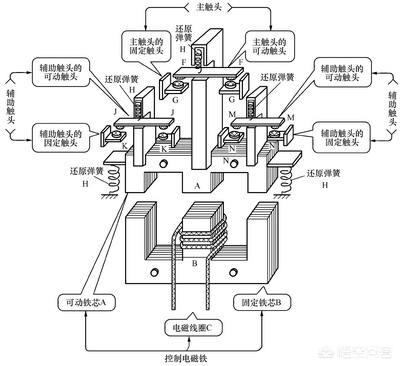

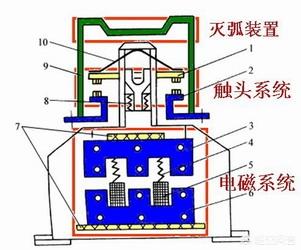

接触器结构

不管是交流接触器还是直流接触器,机构基本都相同,主要分为以下几项:

电磁结构

电磁结构实际上就是我们接触器中的线圈部分,这个是我们接触器的核心元件,这个电磁结构由线圈,铁芯,衔铁构成。

触点结构

触点结构是用来接通和切断线路使用的,可以说是接触器的执行部分,分为主触点和辅助触点。

其他部分

其他部分包括灭弧结构,支架底座,还包括恢复位置的弹簧等结构,用于辅助接触器的工作。

接触器的工作原理

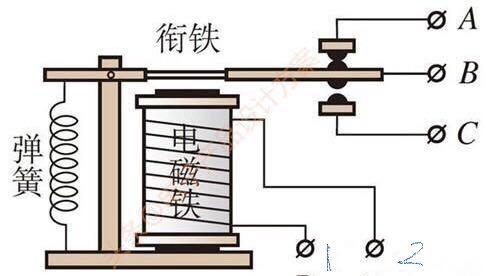

接触器的工作原理其实很简单,利用了我们电磁铁原理,当我们接触器的线圈得电时,产生磁吸力,将衔铁吸合,衔铁带动主触点和辅助触点动作,这就完成了接触器的工作,当停止信号给出时,切断接触器的线圈电压,线圈失电,失去磁性,由弹簧将衔铁复位,切断了主触点和辅助触点。

辅助触点的作用

辅助触点的作用当然是辅助接触器的运行的,辅助触点又分为常开点和常闭点,两者的作用又各不相同。

常开触点

常用于接触器的自锁,当我们启动按钮闭合时,线圈就得电,而松开时线圈就失去了电压,这样,为了让启动按钮松开后线圈依然吸和,这就要应用接触器自身的常开触点,并联到启动按钮上,这样当线圈吸和时,常开触点导通闭合,这样启动按钮松开后,线圈依然导通。

常闭触点

常用于两个接触器的互锁,当用两个接触器来控制电机的正反转时较多会使用互锁功能,将两个接触器的常闭触点,串联到另一个接触器的线圈回路中,这样就能够防止当电机正转或反转时,误操作按钮导致两个接触器同时导通,引起电机损坏。

运行状态反馈

辅助触点还有一个作用就是反应设备的运行状况,当设备通过接触器控制时,接触器吸合,代表设备运行,这时常开触点就导通,可以反馈给PLC下位机系统,作为设备运行的状态反馈点。常闭触点可以应用为设备停止状态的反馈点。

接触器的使用要根据使用的电机或等设备选择触点的容量,再根据系统的控制要求选择线圈的控制电压,然后再根据系统所需要的辅助触点的数量进行选型,切记直流和交流线圈的不同,以免使用错误。

感谢您的阅读,纯手码,望支持,有不妥之处,敬请多多包涵。期待您的评论,留下宝贵意见。

我在村里凑数的日子
「我在村里凑数的日子 」发表看法
2023-06-29

接触器控制电机是电工最基本的知识,是线路中最常用到的。

在接触器上怎么获取运行信号呢?

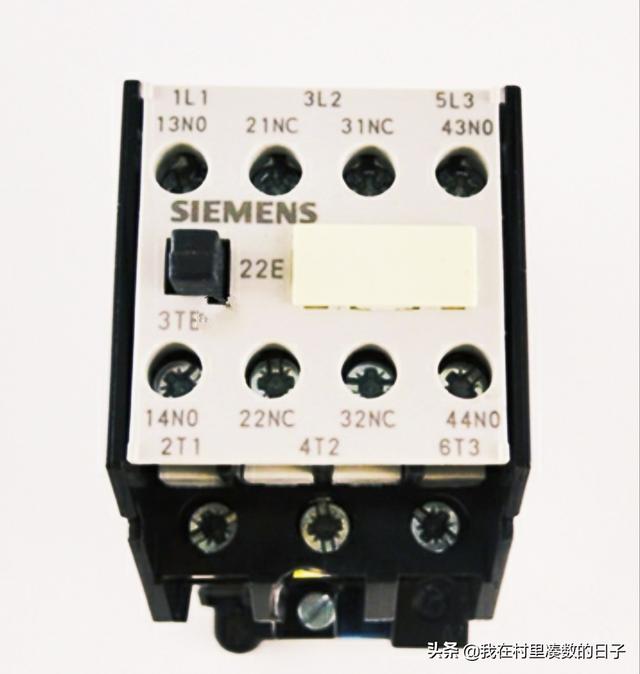

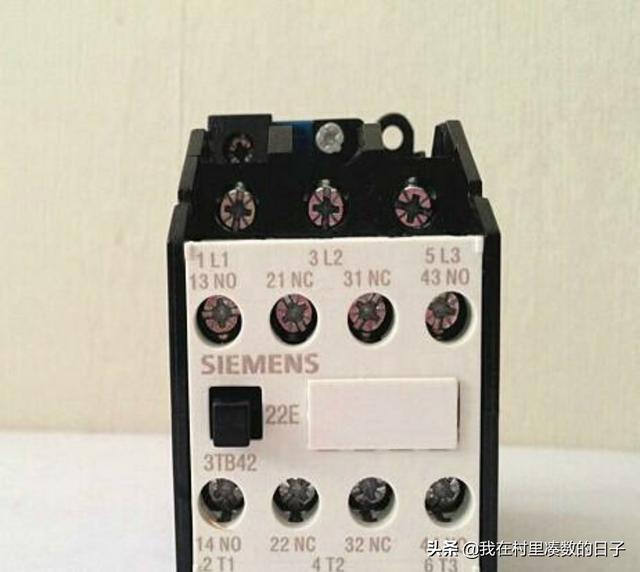

我们以3TB42的接触器为例,这个接触器是我们厂里常用的,220伏的线圈电压,自带4个辅助点,两个常开点,两个常闭点。

常开点在接触器运行时变成常闭点,通常用作接触器的自锁和运行指示灯。常闭点在接触器运行时变成常闭点,通常用作接触器的互锁和停止指示灯。

楼主说的运行信号可以理解成运行指示灯,因此还有一种方法就是将运行指示灯并联在接触器的线圈上。接触器线圈得电,指示灯亮,线圈失电,指示灯灭。

利用接触器辅助点获得的运行信号,可以控制很多电气设备。比如可以进plc的输入,通过plc控制更多的设备。也可以通过获得的运行信号,控制本接触器电机的上一个电机。还可以进触摸屏,以此来反馈设备的运行状态。

总之,就是用接触器的辅助点获得运行信号。方法千千万,大家都做的呢?

智者治愈人生
「智者治愈人生 」发表看法
2023-06-24

在接触器上获取运行信号的方法有多种,以下是其中两种常见的方法:

通过接触器的辅助触点获取运行信号:接触器通常会配备辅助触点,这些触点可以用来控制其他设备或获取接触器的状态信号。在获取接触器的运行信号时,可以通过接线连接到接触器的辅助触点上,当接触器运行时,辅助触点会闭合或断开,从而产生相应的信号。通过传感器获取运行信号:除了通过接触器本身的辅助触点获取信号外,还可以通过安装传感器来获取接触器的运行信号。例如,可以在接触器的线圈电路上安装一个电流传感器,当接触器通电时,线圈电路中会产生电流,传感器可以检测到这个电流信号,并将其转换为数字信号输出,从而实现对接触器运行状态的监测和控制。

山间故人来
「山间故人来 」发表看法
2023-06-24

接触器是一种广泛应用于电力系统中的电器,用于控制和保护电力电路。获取接触器运行信号的方法取决于接触器的型号和应用场景。以下是几种常见的获取接触器运行信号的方法:

1. 机械信号:许多接触器配备有机械指示器,例如旋转式指示器或LED指示器,用于指示接触器的运行状态。当接触器闭合或断开时,指示器的状态会发生变化,从而提供运行信号。

2. 电气信号:接触器的运行状态可以通过电气信号来检测。例如,可以使用霍尔效应传感器或光电传感器来检测接触器的电磁铁是否吸合。当电磁铁吸合时,传感器会输出一个电信号,指示接触器处于运行状态。

3. 继电器:可以使用一个继电器来监控接触器的运行状态。当接触器吸合时,继电器的触点会闭合,从而向控制系统提供一个运行信号。当接触器断开时,继电器的触点会断开,从而切断控制系统与接触器之间的联系。

4. 无线信号:在某些应用场景中,可以使用无线信号来监控接触器的运行状态。例如,可以使用无线射频识别(RFID)技术或蓝牙技术来实现对接触器的实时监控。

请注意,获取接触器运行信号的具体方法可能因接触器型号、应用场景和控制系统的要求而异。在进行实际操作时,请务必参考接触器的用户手册或联系制造商以获取详细的技术信息和指导。
