其实并不是窍门而是思路,想要学习看电路图必须要有相关的知识基础,下面就给大家梳理一下看电路图的窍门和思路吧。

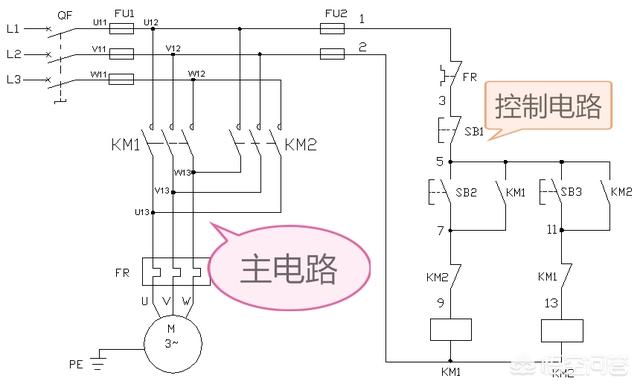

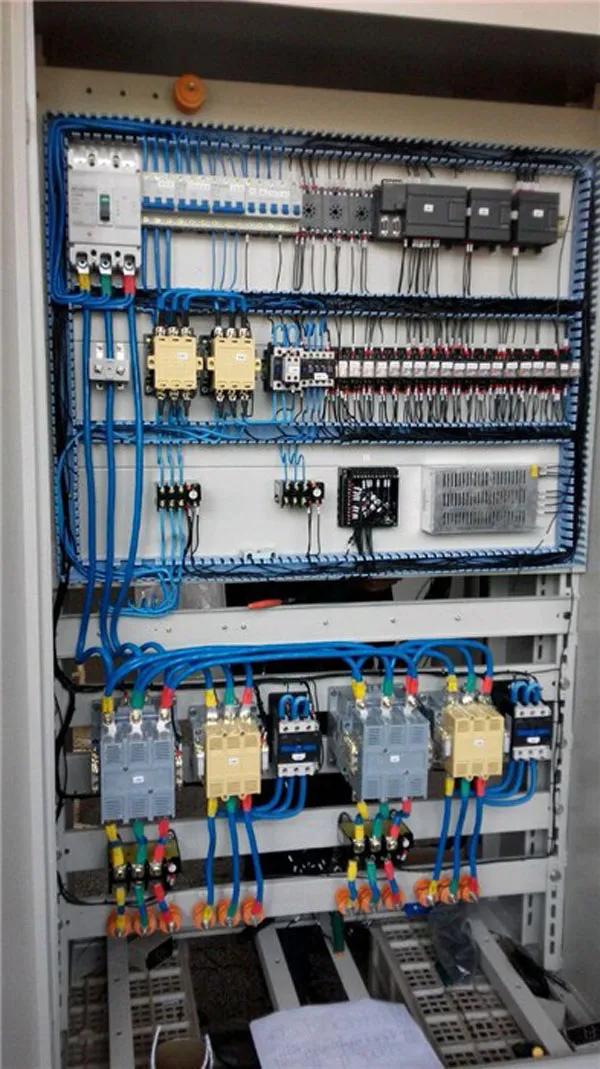

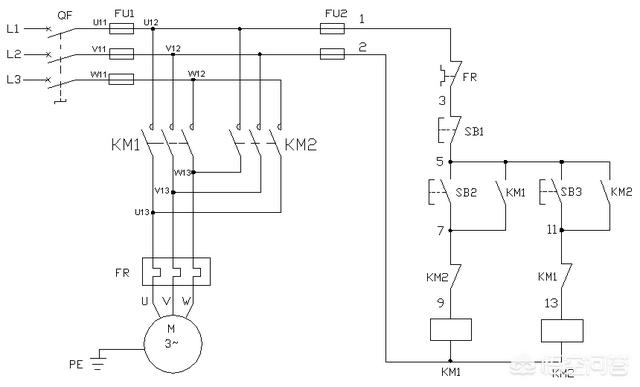

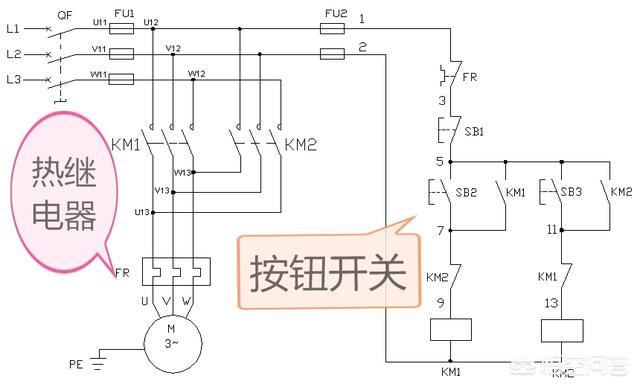

想要看懂电路图,首先要认识主要元器件,拿一张三相电机正反转的电气原理图为例,要知道哪一个是表示三相电机,哪个是交流接触器,认识元器件的符号以及文字表述才能够联想出该元器件在电气原理图中的作用。
梳理出主线路,再去梳理控制电路,控制电路中的元器件也是多种多样,最好能在见到文字符号的时候联想到实际元器件,比如按钮开关,怎么连接是常开,怎么连接是常闭?
先不说看懂控制原理,拿到一张电气原理图,首先要能够看懂控制要求,还拿这张三相电机正反转的原理图为例,知道三相电机要通过换相才能够实现正反转,见到主电路就能明白电路中是正反转电路。
然后再看控制电路,控制电路中很明显的能够看出分为两个部分,第一个部分如果作为正转,那么第二个部分就是反转,能够看懂这些也就能够进行识图记忆。
理解控制原理图就是了解每个元器件在电路中存在的意义,那么首先就是要知晓每个元器件的意义以及工作方式,交流接触器是如何进行通断的,需要哪些条件?热继电器是如何保护电路的,在电路中承担什么样的角色?都要知晓。
然后再去分析电路图中电源的走向,电路的分割,甚至去掉连接线试着能否顺利连接起来,或者根据要求能否画出大概的电气原理图。

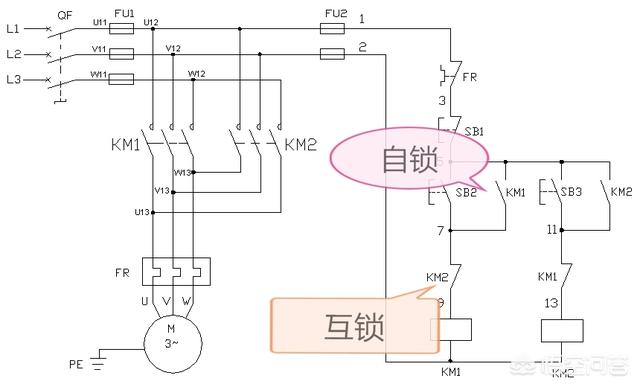

理解了整个电气图的控制原理,再去分析电路中的要点,还拿这张原理图为例,其中的要点有两个,自锁和互锁,自锁是如何接线的?自锁存在的意义?没有自锁电机是怎样的一张状态?这些都要知晓。
互锁锁住的是哪个元器件?没有互锁会产生哪些问题?有哪些场合必须使用互锁?一连串的想象会让你在以后识别电路图、设计电路图中更容易。
识别电路图没有窍门可言,只要踏实的学习好基础,才能快速的看图、识图、画图。
看电路图有哪些窍门?
答:用我这几十年的经验告诉大家,看电路图没有窍门或捷径可走;无论是电工学中的工业自动化控制电路图或者是电子方面的电路图,都是基本功的再现。
只有不断刻苦学习后,灵活掌握它们的名称,它们的图形符号和文字符号才行。
这里还得知道各种电器配件的功能,例如热继电器在线路中,如果电机过载,让里面的热膨胀系数的金属片膨胀后,会导致它的常闭状态触点由常闭变为常开。其实这种工作原理是长期看懂得后就牢记在心的东西。
如果这些最基础的图形符号和文字符号都没有记住,那么看电路图是非常吃力不讨好的。因为工业自动化控制电路图中。电气原理图由主电路(一次回路)和辅助电路(二次回路两部分组成,主电路是电源向负载输送电能的电路,辅助电路是对主电路进行控制保护,监测,计量等的电路。它包含了一次电路图和二次控制电路图,也就是主回路图和控制主回路的电路图。见下图所示
看懂得电路图后,自己就知道了主回路和二次控制回路的定义。

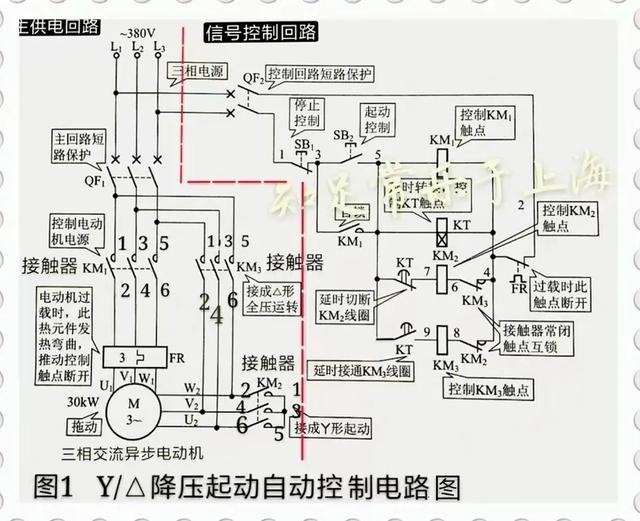

拿上图所示的电路图来说,首先知道电路图中的输入电源是从左到右画的,或者还有从上到下画的。电路图会将电源用L1、L2、L3标注,并且它在到断路器或者交流接触器的输入端时也会英语字母和1、3、5标注,在流向电动机时会用U1、V1、W1和U2、V2、W2这些梅花管标识在导线的连接片上,便于今后维修师傅们顺藤摸瓜。
其中工作时的电流走向都是有规律,首先三相交流电源要接电路图中的输入端,走向控制设备的主电路。无论一次回路还是二次控制回路,它们设计是都是要有一个完整闭合回路,可以通过停止按钮或者启动按钮来完成回路的开启和断开,这样才能控制一次主回路。
工程师们在设计绘制电气原理图时,他们会抓住配电线路的脉搏画图。即首先要区分主电路和辅助电路,按照先画主电路,再画辅助电路的顺序画图,画主电路要从负载开始,经过控制元器件往输入电源上画。画辅助电路则应该从上到下,从左到右的顺序开始,经过按钮,线圈,继电器,熔断器,互锁,常闭,常开触点,信号指示灯等。
而这些控制回路的导线连接片会标注不同的代码号或者是阿拉伯数字。

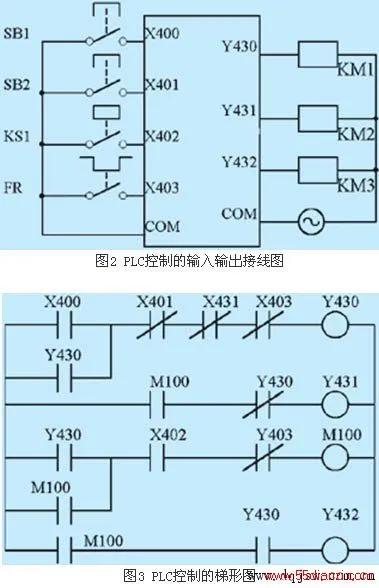

如果以上的知识掌握了,就可以将电路图的工作流程一气呵成的写出来,这样分析它的工作状态和维修就非常简单了。特别是现在的电路图包含了PLC控制,它出来的很多继电器线圈连接,输入端的各种传感器的连接,都是有章可循的。
学习这些知识,其实并不难,掌握它也是一种智力游戏而已罢了。
知足常乐2022.11.2日于上海
看电路图没有窍门更没有捷径,要想看懂电路图必须从电子技术基础方面开始学习,首先必须学习电子线路,认识各种电子元器件以及各种电子元器件在电路图上表示的符号,读懂各种电子元器件的工作特性与作用,掌握各种元器件的用途,学习各种二极管三极管应用电路工作原理,比如整流电路,信号放大电路,滤波电路,稳压电路等等,理解这些电路是怎么去整流,怎么去把信号放大,怎么去滤波,怎么去稳压,只有把基础电路的工作原理读懂了,看电路图就有路径了。
其实电子电路图大多是三极管电路构成,三极管要建立工作状态,必须要与电阻电容配合才能工作,就是我们常说的偏置电路,一个三极管周围都需要几个电阻或者电容配合,三极管才能工作,那就是基级偏置电阻和电容,发射级电阻和电容,集电级负载电阻,每张电路图都是由多个三极管单元电路组合,形成各种功能电路。所以我们看电路图时,就很容易看懂哪些电阻电容是为哪个三极管服务的,是为三极管哪个级服务的,一看就明白了,这样对每个电路单元件的作用就有了初步理解,再通过深入的学习,学习各种形式的电路,就会看懂电路图了,如果说看电路图有窍门,那就是从电子技术基础方面一步一步学习,一字一句消化,读懂各元件的工作性质与作用,这就是窍门。
我猜你是刚学有关电这一专业或者刚参加工作不久的小白,我当初刚看电路图的时候也是一脸的懵逼,在学校的时候电路图看的是一知半解,刚参加工作接触到的电路图纸就更复杂了,天书一般,更别说依据电路图去维修设备了。
要看懂电路图窍门是有,但不多,主要还得是基本功扎实,咱先说说窍门吧
1:看图顺序
先看主回路,再看控制回路,以最基本的电路启停保电路为例
先看主回路的目的,是因为主回路一般相对控制回路简单,看起来容易,能让你对这个电路的控制目的有一个大致了解,对控制回路要控制的主要电气元件有一个大致印象,甚至产生一个你自己如果想控制这样的一个主回路,你会如何控制的思路,当然前提还是得多分析基本电路,你才会有这样的能力。:
2:要明白电路图此时的状态
首先你要明白,所有正规电路图的表示方法,都是主回路,控制回路没有通电的状态,而你要分析的就是回路接通的时候各个元器件会怎么样,
3:熟悉电气元器件

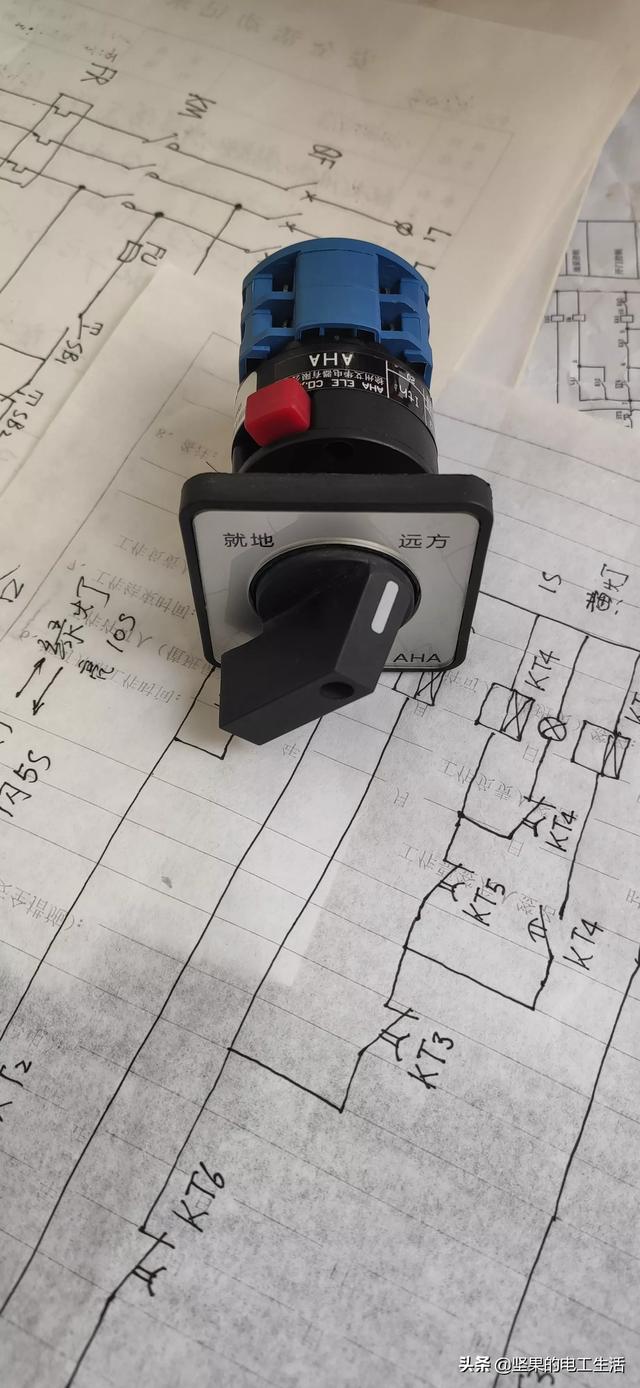

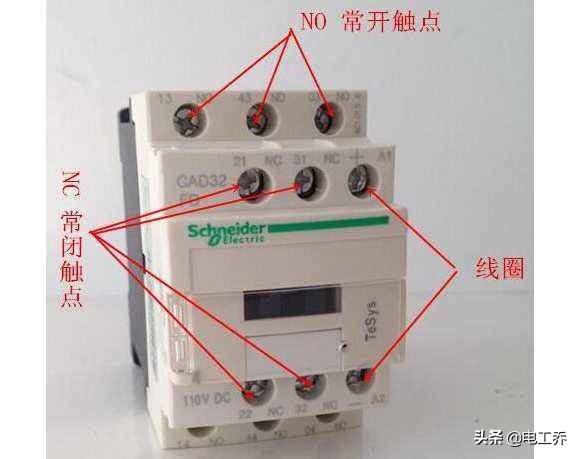

要对电路图中的电气元器件有相当的熟悉,弄清楚他们的动作特点,你要明白他断电时的状态,以及通电状态有何区别,如何动作,状态如何变化,比如接触器,你要清楚清线圈通电之后,主触点会闭合,辅助触点常开变闭合,常闭变导通,了解各个元器件断电状态和通电状态的区别,这是你分析好电路的要素之一。
4:熟悉电路符号
一般的电路图为了简洁,好多元件都用电路符号代替,你要是不认识电路符号,那你看电路就无从看起,就像你念一段英文,好多单词都不认识一样,到最后也不明白啥意思,比如KA代表继电器,KM代表接触器,QF代表空开,FU代表熔断器等等,认识电气符号是你能看懂电路的前提。
5:分析电路要以回路为单位
分析电路一定要找到起始点,一般为空开处,然后像流水一样往后面一步一步分析,一定要一条回路一条回路的分析,回路要有始有终,切不可东一榔头,西一棒槌。那到时候肯定电路图看的是晕头转向。分不清东西南北了。
6:要结合实际电路

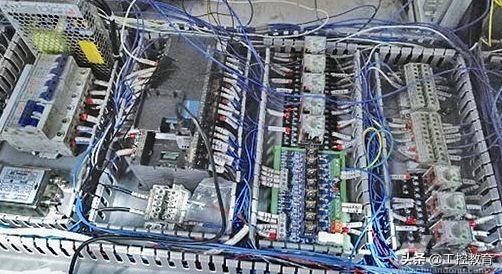

有时候你冥思苦想半天的电路图,也许到现场实物一看就弄明白了,所以不要窝在办公室,多去现场看看
最后还要奉劝小伙伴一句,干什么都要打好基础,分析电路也是一样,不要好高骛远,先把常用的基本电路好好分析分析,把他们的动作流程多过个几遍,以后你会发现,再复杂的 电路也是由基本电路组成的,基础电路扎实,对于分析复杂的电路,就如行云流水一般容易了
电路图通过代表各种各样的电子元器件的符号来表示电路的连接。通过电路图,我们就可以得知电子产品的工作原理,可以实施有效的安装、生产、维修或者调试。在设计电子产品时,我们也需要先把原理图画出来,进行理论性的计算和仿真,然后再转化为电路板实物进行验证。看电路图是电子工程师、技术人员、维修师傅、电子爱好者常干的事。本文给大家分享一下怎么看电路图更高效。

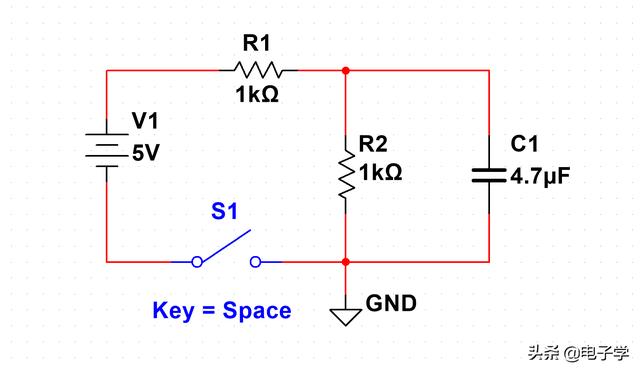

电路图上全是各种符号和连线,首先你得明白这此符号和连线的意义,才可能明白它的原理。如果符号都看不懂,就没法下一步了。

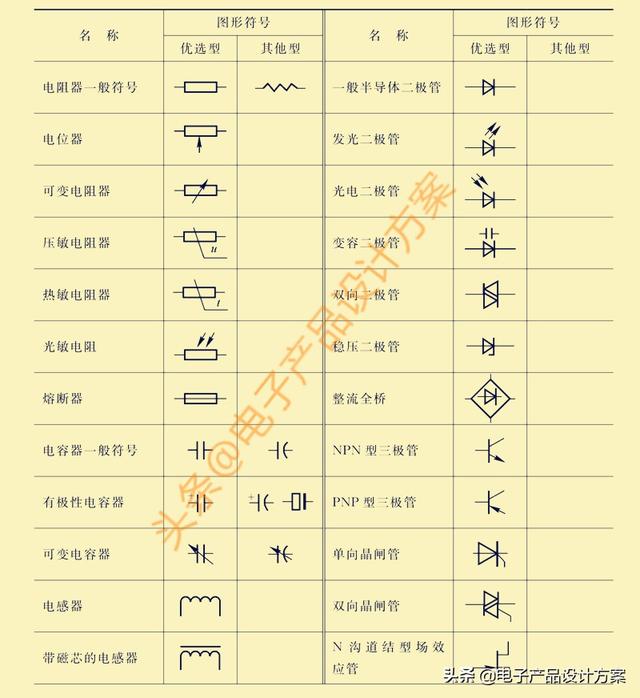

下图是常见电子元件的符号,大家应该一看就可以明白并且知道这些元器件的作用了。

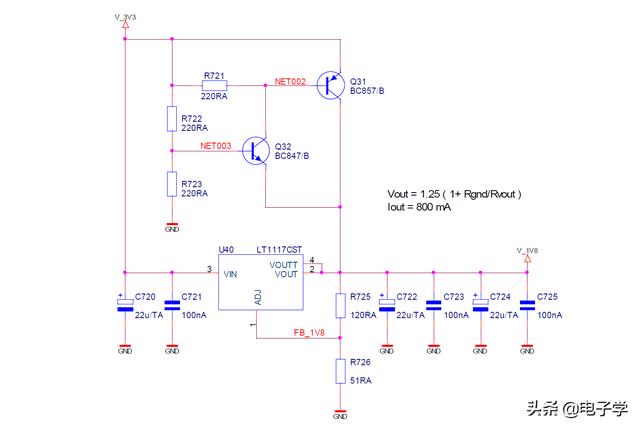

我们看电路图,一般先从电源部分开始,先搞清楚电路上的各种输入和输出的电压,理解了种电压的位置后,基本上搞清楚了三分之一了。
电路图上如果元件很多,如果都需要连接起来,将会像蜘蛛网一下,更难看得懂,所以电子工程师画电路图时,一般会用网络名称表示,虽然没有直接的连线,其实它们是想连通的哦。

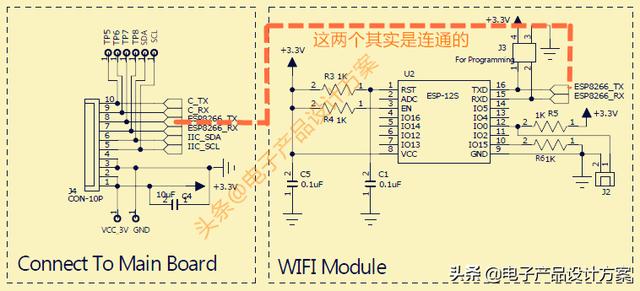

比如下图的左边的ESP8266_TX与右边的ESP8266_TX是连通的。当然,左边的ESP8266_RX与右边的ESP8266_RX也是连通的。这样电路图就会显得比较简洁、易懂。
电路图元件较多时,我们可以分模块,分区域的看并进行理解,各个区域和模块都看懂了,基本上也就明白原理图的工作原理了。

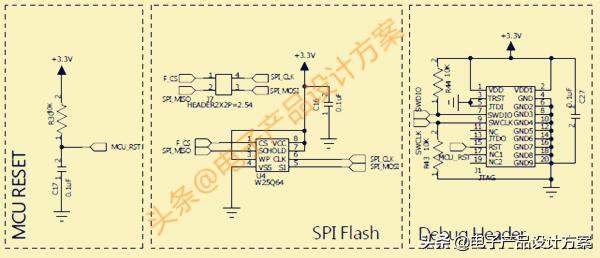

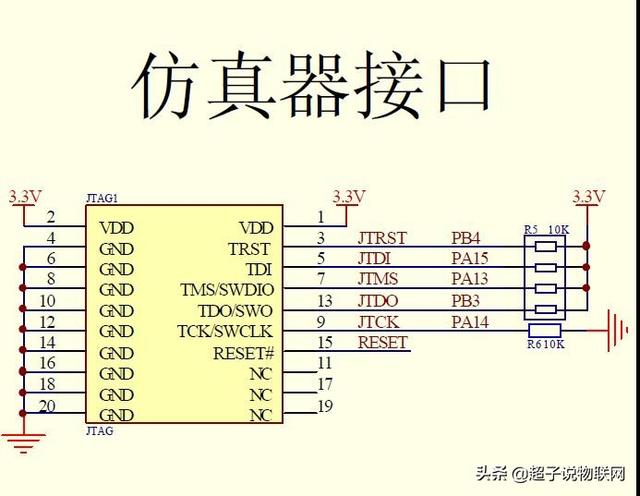

比如下图,最左边是单片机复位电路,中间是一片SPI Flash芯片的电路,右边是单片机用于仿真的JTAG接口电路。
当然电路图好不好看,跟画图的电子工程师的水平也有关系,清晰明了的电路图更容易让人看懂。蜘蛛网一样的电路图,别说别人了,时间长了,估计自己都看不慬了。
总的来说,还是得靠多看、多学,多练,才可以提升自己的水平!
朋友们大家好,我是电工坚果,从事电气维修行业30年,本人就关于看电路图有哪些窍门发表一下自己的拙见,希望大家多多批评指正。
作为一名电工,尤其是维修电工,看电路图是一项最基本的技能,如果你连电路图都不能看懂,何来维修一说?
要说看电路图有哪些窍门,其实就在你平时的多看多学多练之中慢慢积累出来的。俗话说,熟能生巧,我们做电气自动化学问,最忌讳的就是投机取巧,走捷径,省力气,想不劳而获。踏踏实实一步一个脚印才是根本。

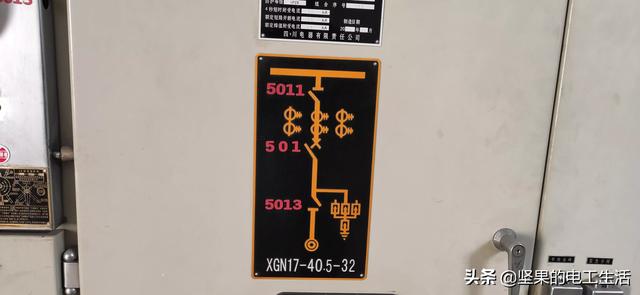

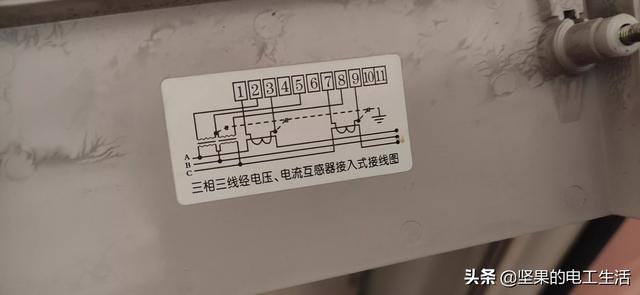

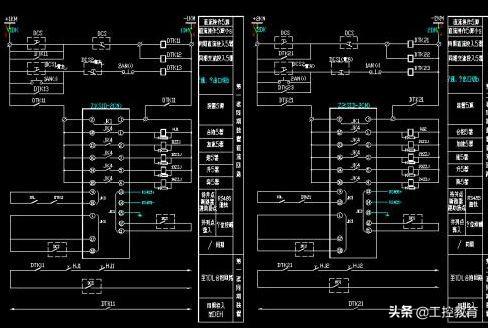

电路图有多种形式,有安装图,接线图,原理图,它们的功能不完全一样,查电气故障看原理图最好,方便明了。接线图是看线路走向及线材的型号,安装图是看电气元件位置的。分工不同,作用不同,根据你的需要选择合适的电气图纸。

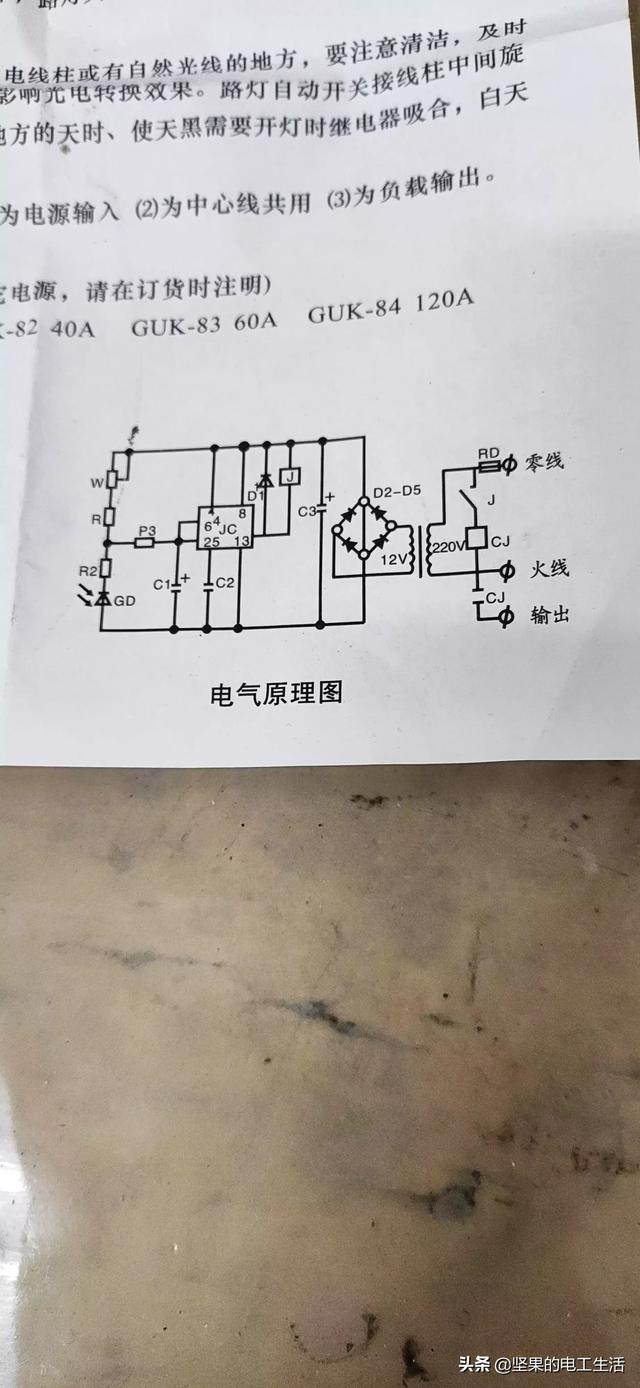

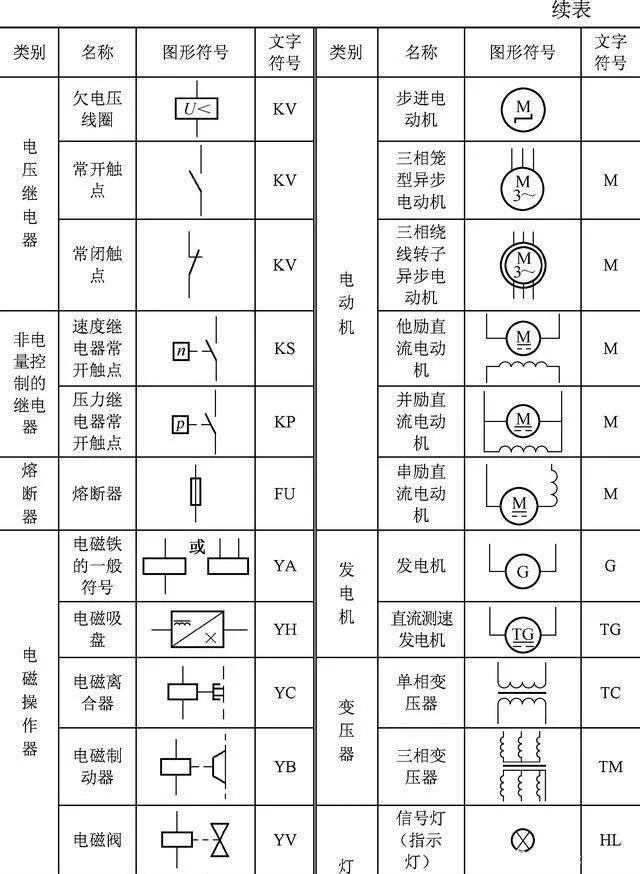

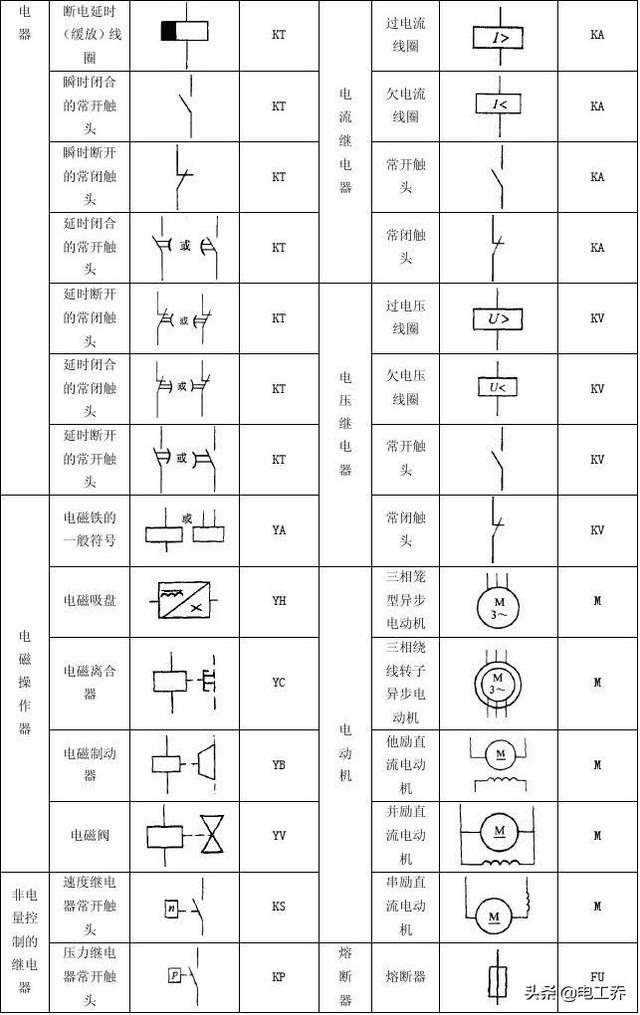

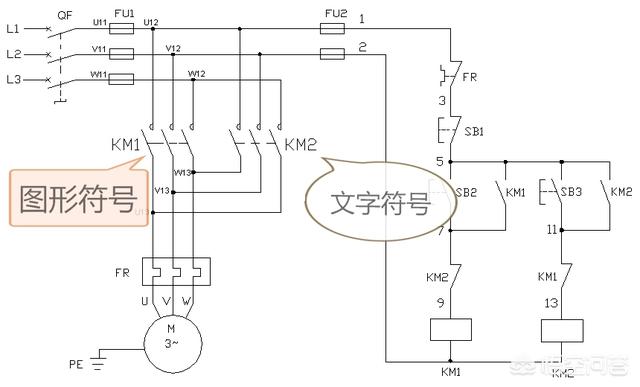

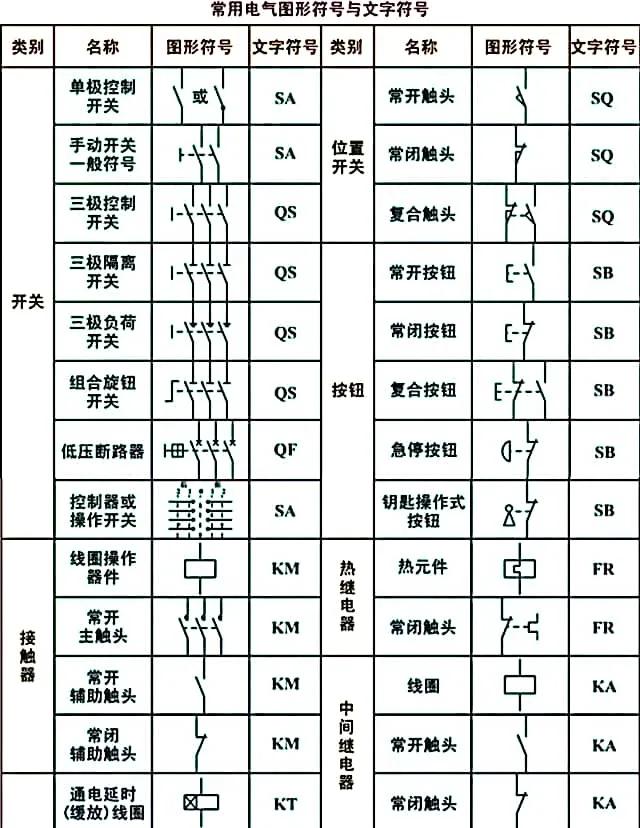

看电路图最基础的技能是认识电气元件的符号和图示,像断路器是QF ,接触器是KM ,热继电器是FR,按钮是SB ……等等。就像一个司机开车,如果不认识路牌,不认识交通指示标志,不迷路才怪哩!

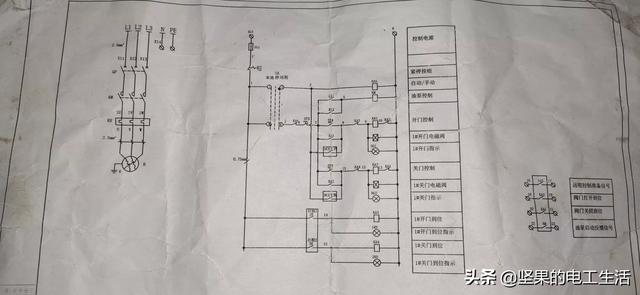

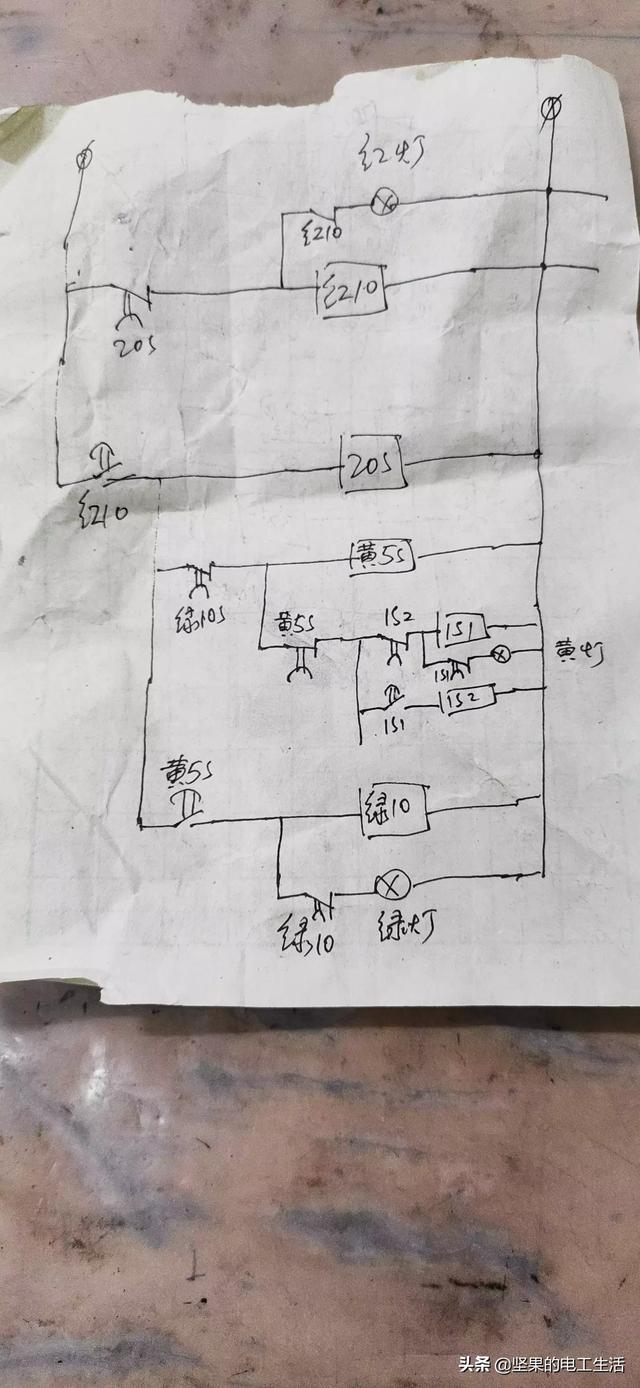

对于一张完整的电路图,它的左侧是一次回路,右侧是二次回路,从左至右,从上往下,这是基本规律,尤其是新手电工上岗,这点知识必须掌握。
对于一些元件,像按钮,红色一般都是停止用,绿色一般是启动用,红色指示灯代表运行,绿色指示灯代表停止,黄色代表报警,这是一般规律,不代表全部。行业不同,制定的标准不一样。
对于继电器的触头,画在上面或者左边是常开触头,画在下面或者右边是常闭触头。一些有经验的老电工,他不看触头闭合或者不闭合,他只看触头的方向。
看电路图,窍门是有点,但我们需要的是脚踏实地。多积累经验是最好的窍门。
以上是一个30年维修电工的心得,不当之处还请谅解!祝大家工作愉快!
看电路图有哪些窍门?
学技术哪有什么窍门,都是经过不知道多少次的练习。不过有一点非常重要,那就是学习方法。学校方法真的非常重要!方法对了,事半功倍;方法错了,事倍功半。我以前也是一线电工技术员,后面阴差阳错转行做电工技能培训和考证。我也来给大家分享一下我的个人心得吧。

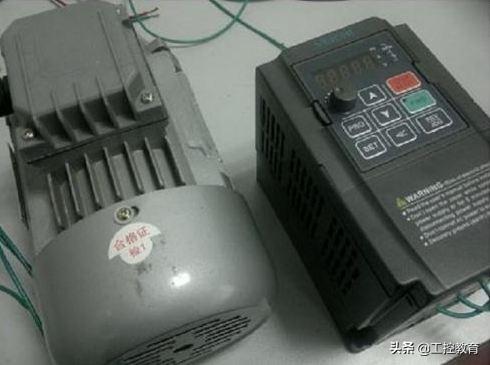

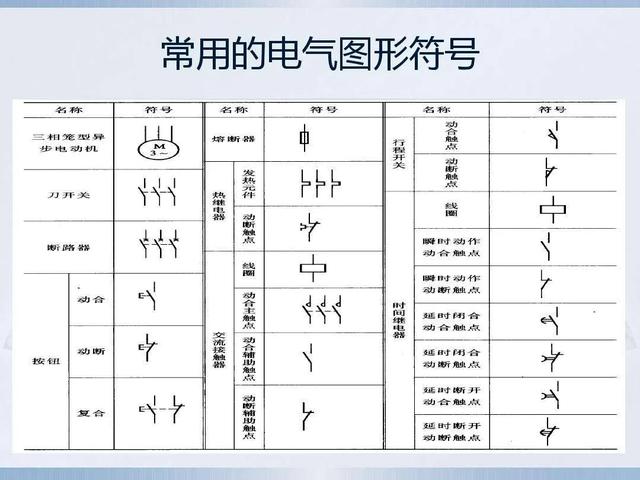

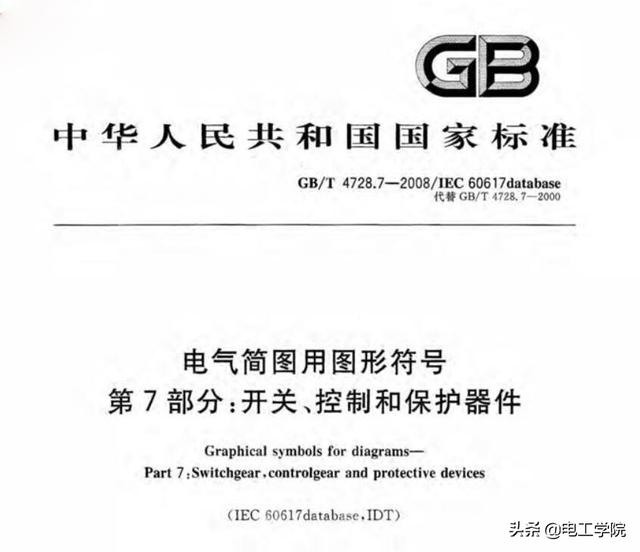

看图最基础最重要的就是电器元件名称及符号。
电气元件名称与符号就像一个个汉字一样,要想看懂一篇文章,首先要认识每一个字。这里的符号不仅指图形符号,还包括文字符号。同一个图形,加上不同的文字,那意思就可能完全不同。所以在记电气元件名称与符号时,必须把图形符号和文字负荷组合记忆。
电气元件名称与符号有很多很多,说上千个那都是少的。但是我们没必要都把它们记下来,我们首先要把最基础的符号表记下来,然后再根据自己专业需要,来选择性记忆。

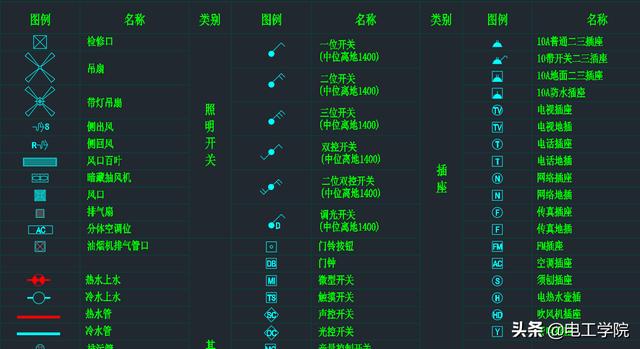

1. 你是做家装的,那你就要去记与家装电路图相关电气元件名称与符号。比如“单开单控”图形符号怎么画?“双开单控”怎么画?“双开双控”又怎么画?等等
2.如果你是做设备维修,那你就要记与设备维修相关的电气元件名称与符号。比如“接触器线圈”图形符号及文字符号怎么画?“按钮开关”怎么画?等等
3.如果你是做电子电路维修,那就去记与电路板维修相关的电子元件符号。比如,“电容”的图形符号和文字符号怎么画?“电压比较器”怎么画?等等
要清楚各元器件它的原理及灵活运用。
同样,把一个电路图比做成一篇文章。那么清楚各个元件的工作原理就像清楚理解文中每个汉字、词语的意思。如果不知道某个词语的含义,那是没办法看懂一个语句。

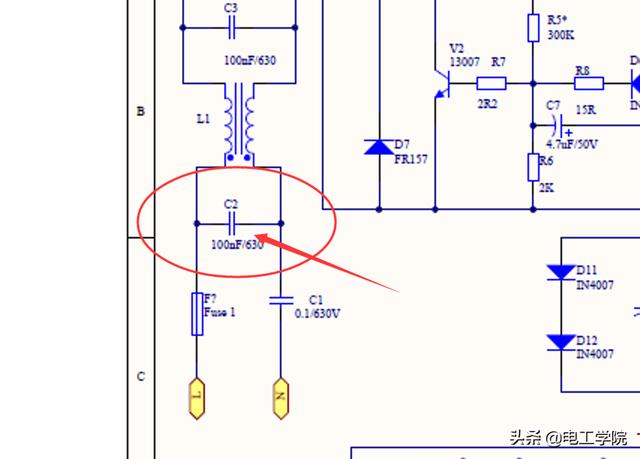

比如电容的工作原理是什么?为什么要在这里加个电容?
然后我们就知道在这个电路中,这个电容存在的意义是什?如果这个电容坏了,那会引发什么故障现象。这样,我们就能通过故障现象快速判断故障点。

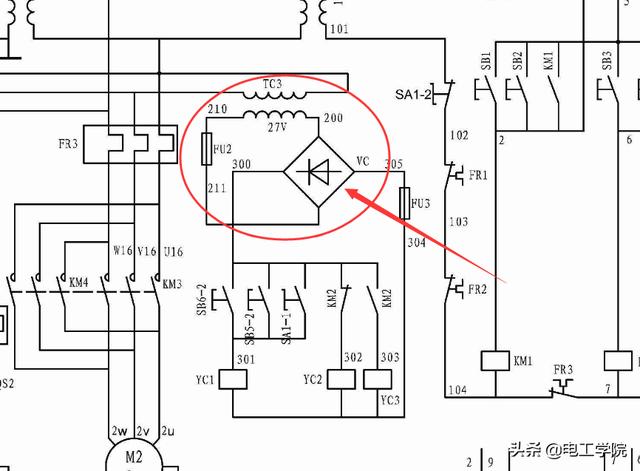

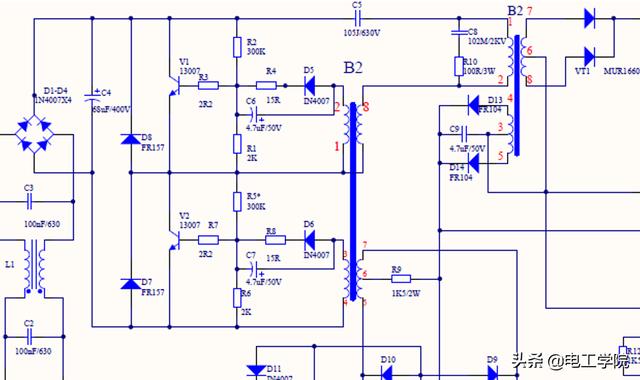

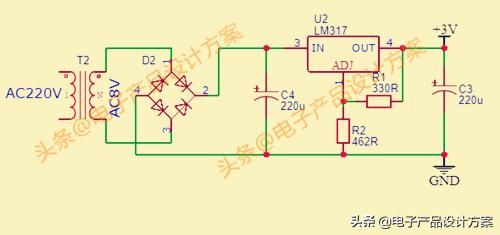

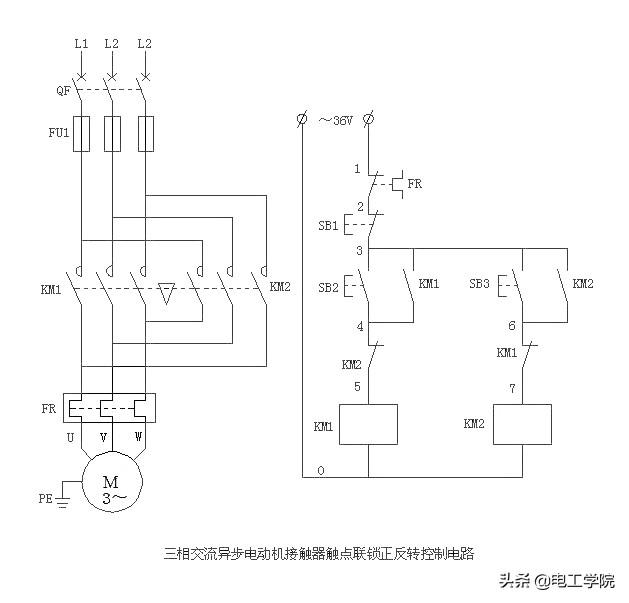

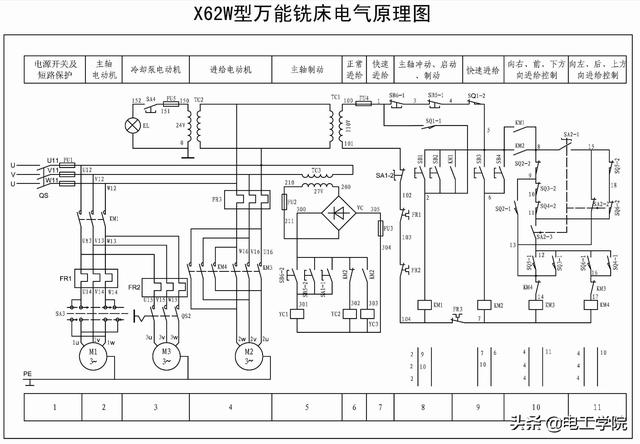

再比如,这里是要给桥式整流电路,那这里为什么要整流?难道仅仅是为了适应接触器线圈电压是直流吗?
如果你清楚交流接触器和直流接触器电磁系统不一样,那你就会明白为什么?如果不明白的朋友可以评论区留言哟!
清楚并熟记常见的经典电路
就像读文章一样,如果我们能记住各种经典语句及名言典故,那么对我们理解这个文章很有帮助。看电路图也一样,那些经典电路图一定要熟透,并且记下来能随手画下来。比如你主要从事机器设备维修,像正转、点动连动、正反转、顺序控制、多地控制、星三角等等都要牢记。
很多大型的电路图其实都是由一个个基础的电路组成,只要我们把基础电路搞清楚了,那看大型电路图也就不难了。
在看图的时候,多问为什么!
比如拿到一个图以后,要多想一下,这个图为什么要这样画?这个元器件放在其他地方行不行?只有这样,你的看图能力才能显著提高。
还有拿到一个电路图后,首先要看图的标题、简介、图例,这个非常重要。比如这个电路图是什么设备用的?这个设备主要工作流程是什么?心里有底以后,然后带着目的去看图。不然看半天,都不知道这个图是讲啥东西,有啥用!
以上就是我的原创回答,如果发现抄袭我的文章,必定追究!
如果还有其他不足,欢迎大家补充!
我是电工学院,专门负责电工培训、考证;如果你对电工感兴趣,可以关注我!如果觉得不错,记得点赞、评论、转发!感谢!
看懂电路图才能更好的理解电路的设计,才能更容易完成电路装配和接线。看懂电路图才能更方便查找电路中的故障点并进行维护维修。所以对电路图的识读十分重要,是一个从事电气专业的工作人员的必备技能。下面以电气控制类电路图为例,说一说我对看电路图识读方法和窍门的认识,
从百度百科查到 电路图定义:“是指用电路元件符号表示电路连接的图。电路图是人们为研究、工程规划的需要,用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。由电路图可以得知组件间的工作原理,为分析性能、安装电子、电器产品提供规划方案。在设计电路中,工程师可从容在纸上或电脑上进行,确认完善后再进行实际安装。通过调试改进、修复错误、直至成功。”
电路图所描述的电气对象很多,可以分为控制电路图,电子电路图,电信电路图,电力电路图等等。每一种电路图各自有各自特点,只有了解后,才能准确的识读相关专业电路图。
1、掌握电气电路图描述的设备控制对象
首先 拿到一幅电路图,要清楚这幅图描述的哪些设备,由哪些器件的电路组成图。一般电路设计是围绕主要设备的某个工作来完成电气设计。所以了解设备的组成就对电路图的理解有很大帮助。
2、看图之前要了解相关设备的电气性能指标。
当知道了电路图是描述控制某一设备的电路设计,就要查找相关设备资料,了解相关设备的技术参数,使用方法,电气特性,维护维修要求等等。
这些资料可以帮助我们了解设备,同时对看懂电路图,正确识图,了解电气电路设计意图等都有很大帮助。
3、掌握电气控制系统图设计情况
电气系统图是指在设计控制系统时,设备的控制不能用简单一幅图就可以完成控制设计,所以需要设计很多电路图,这就组成了电气控制总装系统图。
了解控制总的系统图,对于了解其中一幅电路图的性能,多图之间的连接方式,等等都有帮助。
4、阅读和分析电路图时采用一定顺序进行识读。
(1)先分析主电路。
了解主电路中控制的设备有哪些,电动机的型号参数,主控设备信号和参数。这些重要设备决定了电路当中的一些器件的性能,掌握了设备的特点,就更方便了解电路。例如电路中有PLC设备,就能很清楚了解PLC主电路中的滤波器的作用。
(2)再看控制电路。
控制电路是完成对器件的控制,完成某一种功能的电路设计。分析电路找出电路图中的每一个控制环节。然后按照控制电路要实现的功能,将控制电路进行分类来进行研究。这样在面对比较复杂的电路图的时候,识图就变得相对容易些。可以把控制图分为照明图、电机控制图,变频器控制图等等。化整为零,先局部再整体,就会提高阅读图纸的速度和效果。
控制电路是电路图的设计核心所在,一定要详细分析,认真研究,只有完全掌握了设备控制电路,就能更好的理解其他电路,就能正确的去接线或是进行编程设计。
(3)再识读其他辅助电路。
这类的电路作用较小,只是对一些小器件的控制或是满足一点辅助功能的电路设计。当然这些电路一般都功能简单,电路设计也不太复杂。理解起来也比较容易。
相对于电路原理图,电气接线图和电路装配图,就相对简单。
电路接线图识读重点。
要重点关注设备或仪器的接线端子,端子编号,接线导线的两端线号,导线的粗细选择,导线的类型选择,屏蔽线和双绞线等处理设计等等。
电路装配图识读重点。
主要关注设备的安装位置,各种尺寸数据。例如按钮或是指示灯的开孔尺寸,以及安装方式等信息。
(图片来自网络,如有侵权,请告知删除)
我是漫步者2020,喜欢分享和电有关的知识,欢迎关注和评论。
做电工专业看懂电路图是非常重要的事情,不懂电路图就无法去正确接线,也无法准确的做好后期维护和排障工作。那么我认为看电路图应该从“认识”到“明白”再到“了解”这个步骤进行。

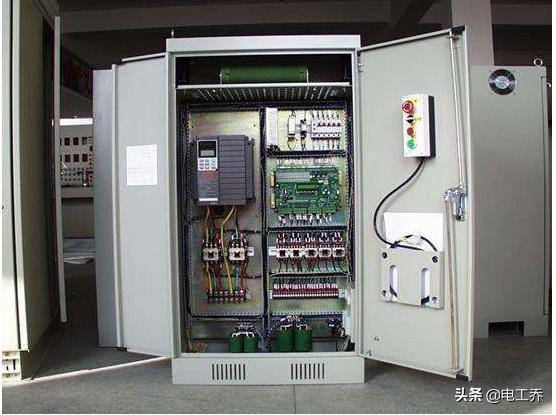

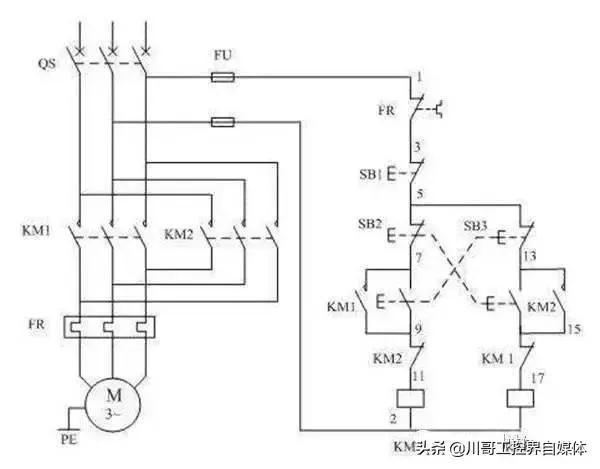

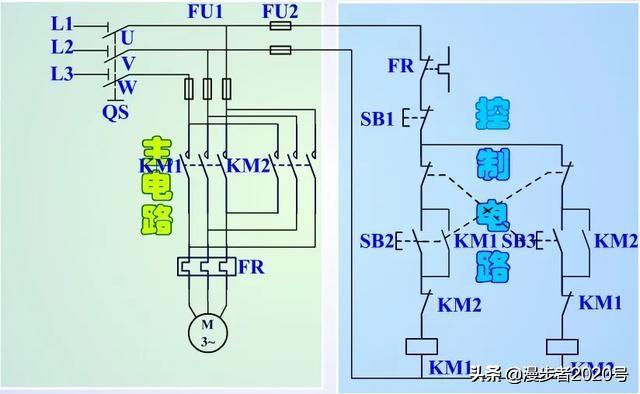

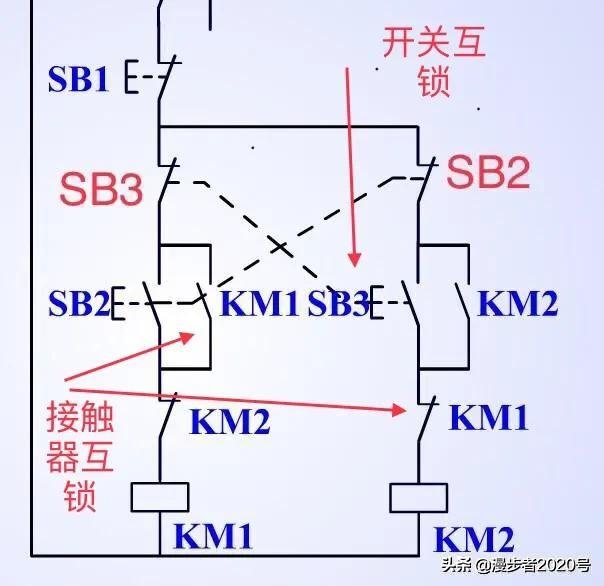

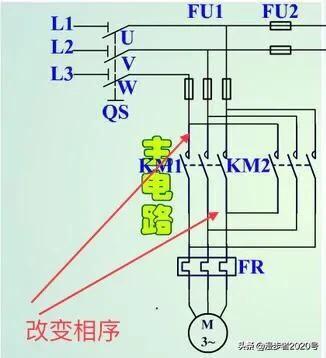

以下就以电工基础中的电机正反转的双重互锁控制来举例。

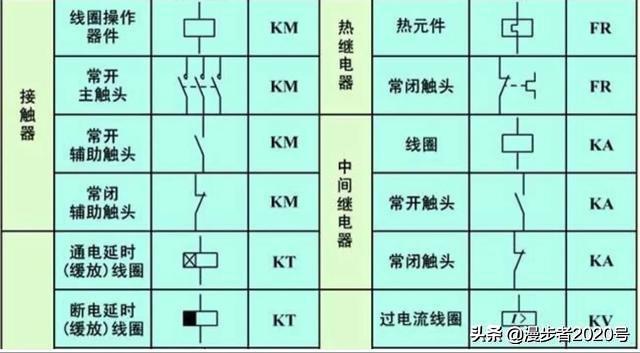

要懂得电路图先认识电路图中的所有电气元件,知道它的电气符号和基本作用。

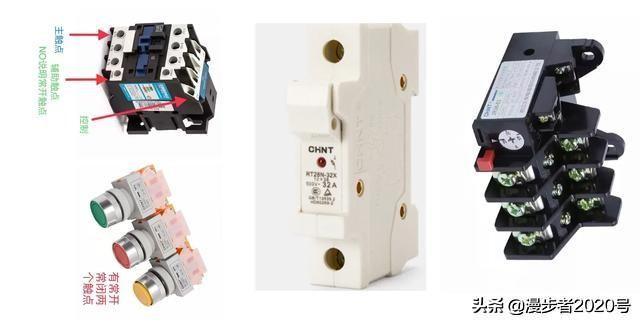

主要设备:熔断器、接触器、热继电器、按钮开关熔断器:用于线路的短路保护
按钮:用于控制电机正、反启停。
热继电器:用于电动机的过载保护。
接触器:这个是电机正反转控制中必备的,真正改变正反转的元件。
需要明白这个控制电路中的原理
怎么实现正反转主电路中,通过改变三相电的任意两相相序来可以改变电机的转动方向。
交流电三相各差120度,改变了相序后电就也会改变,磁场方向随之改变,从而达到改变转子转动方向。
通过交流接触器的自锁控制电机的长动运行,通过互锁来保证线路相间短路的风险。
这里就要注意常闭触点和常开触点的运用了。
了解整体是怎样运行的,保证接线的正确,同时方便后期维护和排查故障点。
以上是我的回答,希望对你有帮助!我是漫步者2020,有错误之处欢迎关注和指正!谢谢
看电路图的窍门,其实就是说看电路图的思路,想法。
个人觉得,看图纸还要分区域,分段来看,从输入到输出,从简单到复杂。

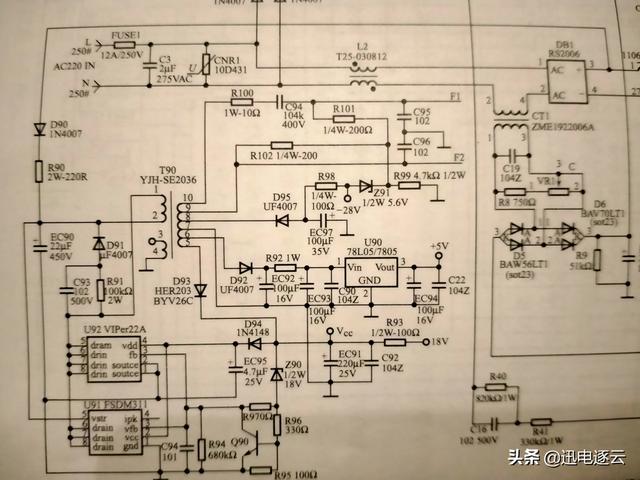

既然是电路图当然离不开电,首先要看电源的输入,找到220伏输入电源,顺着输入继续看,接下来就是,抗干扰电路了,然后接下来,可以看到整流桥,滤波电容,那么就是整流滤波电路了。
比如电磁炉,很明显可以看到IGBT,由功率管,谐振电容,线盘,等构成的振荡电路。
既然有振荡电路,那么就有 IGBT的驱动电路了,由三极管,稳压管,限流电阻等组成的,驱动电路。
还有就是,围绕CPU的一些比如炉面,功率管的温度检测电路,电流检测电路,等等的。
把电路图,分成多个区域,还是比较容易快速看明白的。
朋友们好,我是电子及工控技术,我来回答这个问题。在以前的问题中我也回答过类似的问题,只不过以前只讲了一些看图的方法,现在结合自己在工作中看图的一些体会再给朋友们聊聊看图中的一些技巧与敲门。
电路图可以说是“五花八门”,各种电路应有尽有,比如电力拖动电路图、配电一次系统图、电力电子线路图、电子线路图、单片机系统控制图等等。对于这些图我在看图的时候首先就灵活运用了“六先六后”的看图技巧。在这里所谓“六先六后”是指先一次,后二次;先文字,后图形;先交流,后直流;先线圈,后触点;先上后下,先左后右的看图规则,下面和朋友们具体说说是如何实施的。
1、“先一次,后二次”的看图技巧

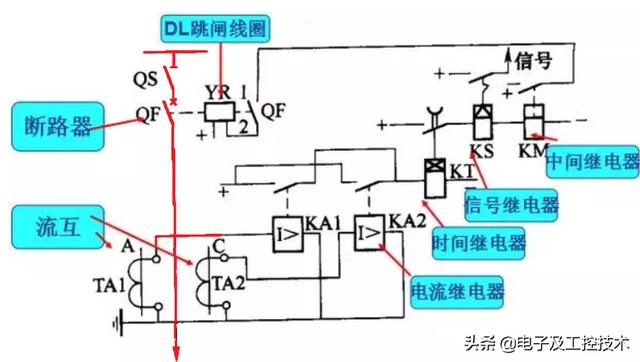

首先我们先看看“先一次,后二次”的看图技巧,这“一次”是指发电、输电、变电、配电和用电的电能电路称为一次电路;“二次”是指为了保证一次电路的安全,要对一次电路进行控制、保护和测量的电路我们叫二次回路。以下面的电路图为例子,它是一个配电线路反时限过流保护电路。我们在看这样的电路图时,首先要看一次电路WB是由母线经过转换开关QS和和断路器进行隔离控制。相线L1和L3分别接入了电流互感器,其中电流互感器TA3和TA4接入了继电保护器的线圈,另一端通过过流继电保护器的触点与断路器的跳闸线圈连接起来。这样当一次高压电路发生短路或者过载的时候,过流继电器KA1和KA2就会动作,就会使断路器的跳闸线圈YR1和YR2获得了一个电信号脉冲,这样就会使空气断路器跳闸,这样就起到了保护电路的作用。

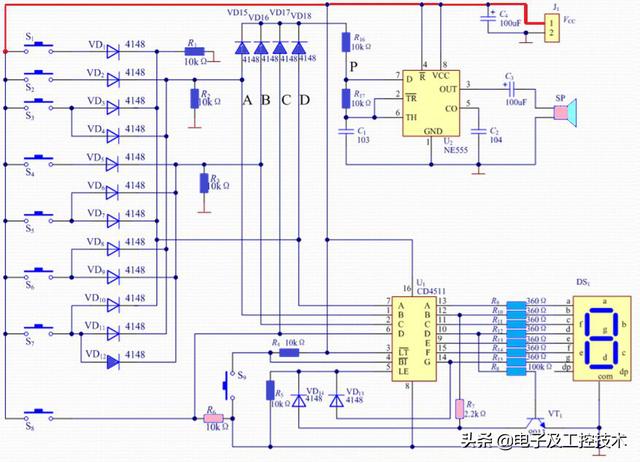

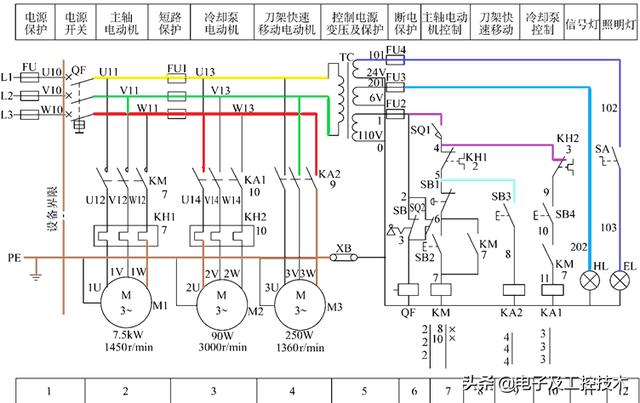

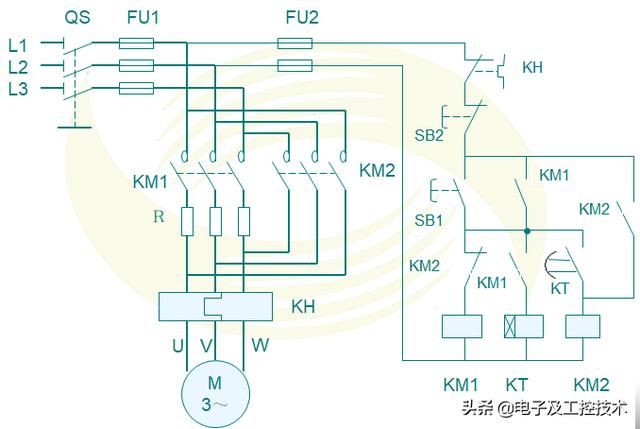

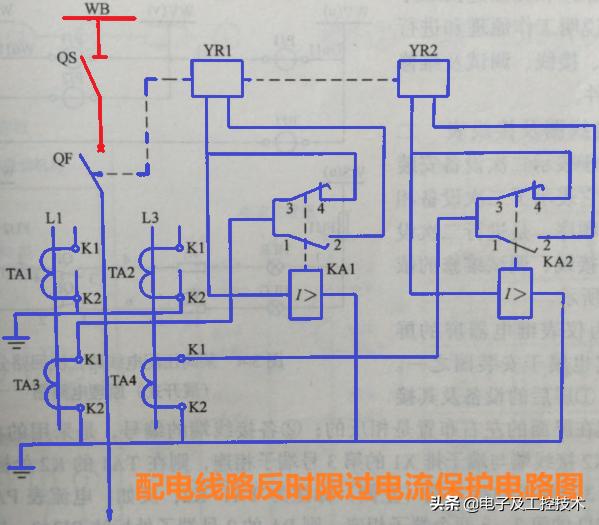

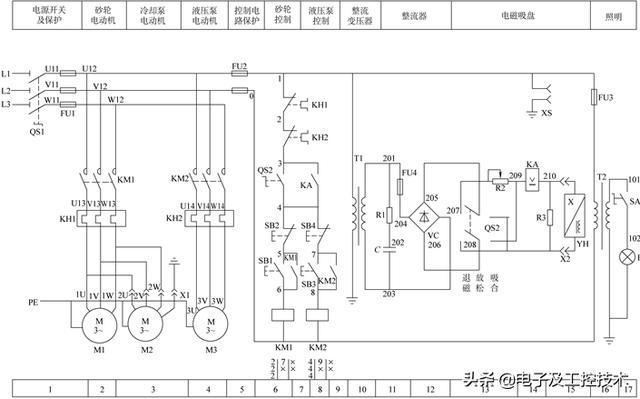

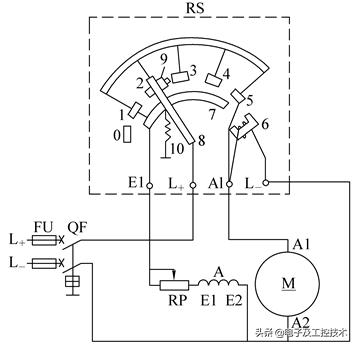

由上面电路图的例子可以看出,先看一次电路,再看二次电路。在看图时要弄清楚一次电路对二次电路起到什么作用,是如何形成一个相互连接的整体的。同时我们也会发现二次回路是“依附”于和作用于一次回路当中的,两者的关系都是紧密联系的。
2、“先文字,后图形”的看图技巧
一个完整的电路图都有标题栏、元件明细表、电路回路名称和技术说明等。我们在阅读这样的电路图时就要先读取以上信息。这样有助于我们对整体电路的把握。比如下图是一个机床的电气电路图,我们在阅读这样的电路时就要先读标题栏,这样可以对电路的功能、组成、符合以及要求有一个大概的了解。然后再逐一看电路图的每个具体的部分,这样的看图技巧我也把它称为“先总体,后局部”看图法。
3、“先交流,后直流;先线圈,后触点”的看图技巧
对于既有交流部分又有直流部分的电路,我们看图的时候要先看交流部分再看直流部分。我们要现根据交流电路的电气量的变化,再去识读直流的电路部分。比如下面的机床电路的电磁吸盘是直流电路,只有电磁吸盘工作了,三台电机才能正常启动。为了保证安全,电磁吸盘与三台电动机M1、M2、M3之间有电气联锁装置的,当电磁吸盘不工作或发生故障时,三台电动机均不能启动 。我们在分析这个电路时就要先分析交流部分再分析直流部分,这就是所谓的“先交流,后直流”。
对于“先线圈,后触点”这个识图技巧就是要把握住在电气电路中只有线圈先通电后触点才能动作的特点。我们知道所有的电路图符号都是在没有电激励的情况下的“正常状态。另外相同的元件在不同的位置是用同一种文字符号标注的,同时也要清楚各个元件的主触点和辅助触点以及延时触点、动合触点和动断触点等。
4、“先上后下,先左后右”的看图技巧
最后的看图技巧是把握住“先上后下,先左后右”的看图顺序,这是识读各种电路图的一般顺序。以上就是看电路图的窍门,我们在看电路图时要灵活把握就能很快看懂各种电路图了。
在我有了看图的技巧之后,我感觉最重要的是要有扎实的基本功。这就是灵活把握好“六先六后”之后,在看电路图的基本功上要做到“五个结合”,那就是第一要结合电气基础知识进行试图,因为各种电路图都离不开电路的基础知识。第二要结合电器元件的结构和工作原理去看电路图;第三要结合典型的电路去看电路图,我们以电力拖动图为例子,在这里面有很多经典的电路环节,比如正反转电路、星三角降压启动电路、顺序启动、能耗制动电路等在许多复杂的电气电路中多多少少都可以找到这些典型环节电路的影子。
第四还可以结合电气图的绘制的特点帮助看电路图,比如电路图的符号、主电路和辅助电路的位置以及所用线条的粗细等都是对看电路图是有帮助的。最后一点就是接合其它专业技术图帮助看电路图,比如建筑中的建筑电气布置图等都是有助于我们看电路图的。
总而言之,在看电路图时要抓住一切信息,再复杂的电路我们通过“抽丝剥茧”终会又准又快的看懂电路图。以上就是我总结的看图技巧,希望能帮助到需要的朋友,说的不到之处敬请批评指正,欢迎朋友们参与讨论这个话题,敬请关注电子及工控技术,感谢点赞!
看原理图需要扎实的基础知识,但是有些常用的技巧可以掌握,超子就以单片机开发板原理图为例,介绍一下。

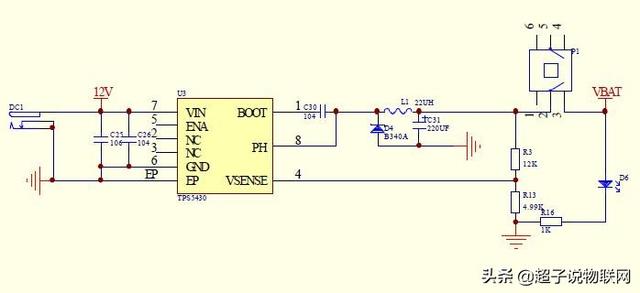

不管是什么电路,电源是必须的,不管是LDO稳压还是DCDC降压,都需要正确的输入电压,电压高了就会烧毁电路,电压小了不能正常工作,所以先看供电部分,看上图示例,原理图里一般会标注出,保证电路正常工作需要的输入电压,上图中标注了需要12V的输入电压。

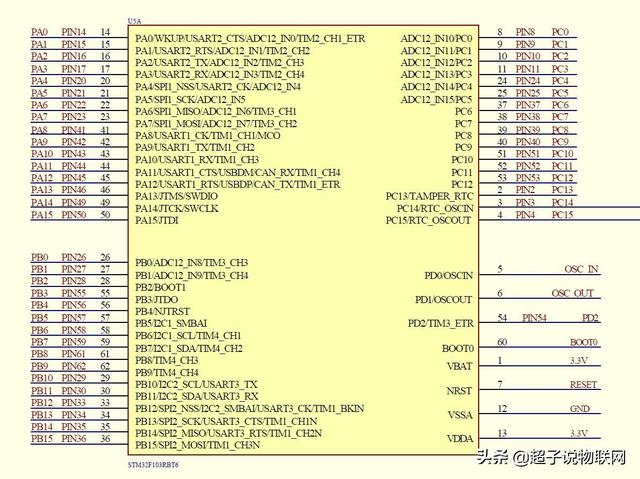

做单片机程序开发,首先要知道开发板上的主控MCU型号,搞清楚型号后,才能确定使用什么开发环境,下载工具,以及如何编写对应的程序。所以第二步,要看MCU的型号,原理图中也会标示出来,比如上图所示的是STM32F103RBT6型号的单片机。

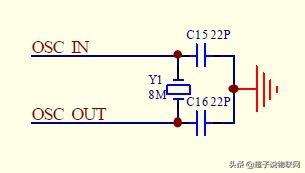

单片机虽然都有内部晶振,但是一般精度不高,所以通常的情况下,单片机开发板都会采用外部晶振,晶振的取值不同,会直接影响单片机初始化时的时钟配置,所以一定要看清原理图中标注的晶振数值,比如上图中使用的是8M的晶振。
单片机的程序是3分写7分调,写好后要么实时仿真,要么直接把程序下载到单片机中运行,看看程序能否达到预期,不行的话就要返回程序中不断调试修改。所以这一步,就要看单片机开发板支持什么仿真器或是什么下载口。只有弄明白支持的仿真器接口类型或是下载方式,才能准备合适的下载仿真工具。比如上图示例中接口,支持jlink或是STlink仿真器。

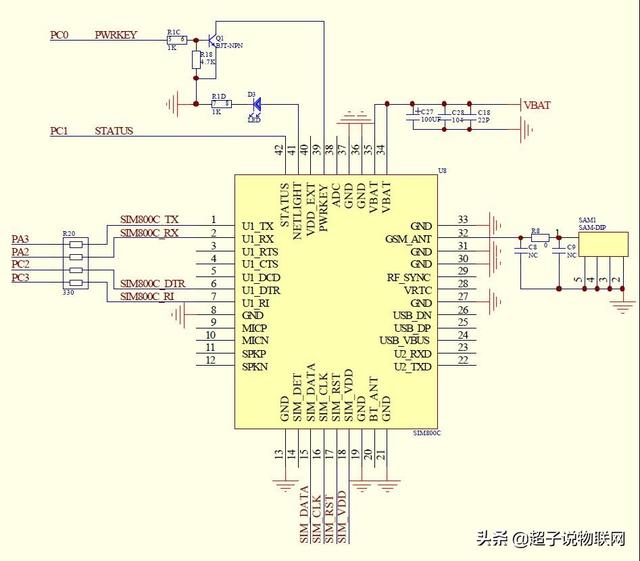

单片机开发板都会有不同功能的芯片或是模块。我们需要通过编写对应的程序进行控制,在编程之前,我们必须要知道这些芯片或是模块,通过单片机的哪些IO口来控制,以及这些IO口需要的工作方式,是输入还是输出,又或者是复用功能。这些都可以从原理图中获取,比如上图例子,PA2和PA3可以看出是用于串口控制外部模块,所以我们的程序中就要把PA2和PA3设置成串口复用功能,再比如PC1是STATUS,用于判断状态,所以就要配置成输入模式,再比如PC0控制PWRKEY,也就是power开关,所以程序中要设置成输出。而且开发板中的芯片和功能模块很多,要把每一个IO口的占用和使用情况弄清楚,不然用错IO的话,程序肯定就不对了。
不知道,你是哪个领域的电路图。就我经验给你说点我的“窍门”。
一、了解一定的基础知识。
就我们行业,你得需要知道元件表示方法,比如继电器,触点,断路器,软启,热继保护,plc……林林总总一些,你可能还需要知道他的功能用法。这样你才能看到想到。
二、对这套图所对应的设备系统有一定了解,了解它的功能,使用方法,可能衍生的需要了解点它的运行工作原理。这样才能更好的让图与实物对应,相互映照,更能理解。这样也许你就了解了甲继电器的动作触点为什么画这里,为什么要接常闭,为什么要接到乙指示灯。
三、遇到不认识不熟悉的元件,多问多查。在同事前辈那里找不到答案,可以网上搜索,甚至可以直接到官网查找,打服务电话。总之搞清楚就少一个疑问。
刚开始可能疑问比较多,当你逐渐熟悉元件,知道图纸所展示的功能。你脑中会逐渐拼凑出一副完整的运行“电路图”
电路图是根据控制电路中实物用符号表示按控制要求连接成的一种图形。
首先要认识控制电路中各种实物及图形符号,知道它的工作原理,以及本电路的控制要求。其次要熟知电路图
如上图中,哪是主电路,哪是控制电路,该电路主要功能是干啥的。最后还要知道线号是如何标注和识别,这些都会了看电路图也不难了。
电路原理图都包含了哪些信息?首先是基础元器件的功能,任何复杂的电路都是由最基本的元器件组成的,就算是集成电路,也是由大量门电路所组成的阵列。
比如常见的电阻电容,可以组合成RC延时电路,滤波电路,分压电路或者用作带宽限制都可以。熟练掌握每个元器件的基本用法和性能参数,在设计电路时就知道如何选型了。
理解了基础元器件的用法,接下来就是基本电路(单元电路)的认识。因为无论是多复杂的电路,都可以看成由多个单元电路有机组合在一起。
比如阻抗匹配电路、推挽输出电路、电流镜像电路、运放电路、钳位电路、BUCK/BOOST电路、稳压电路、分压电路、分频电路、倍频电路、移相电路等等。
随着你设计经验的积累,熟练掌握的单元电路会越来越多,遇到同领域的大型电路时,就可以把它拆分成一个个小型电路模块,逐一分析每个模块的功能和参数,以及它与其它电路的接口形式。
当你从一个熟悉的领域转去另一个领域,如何利用现有的经验来快速熟悉电路呢?一头扎进成千上万个元器件的电路图里,肯定是不可取的。最有效的方法应该是这样:

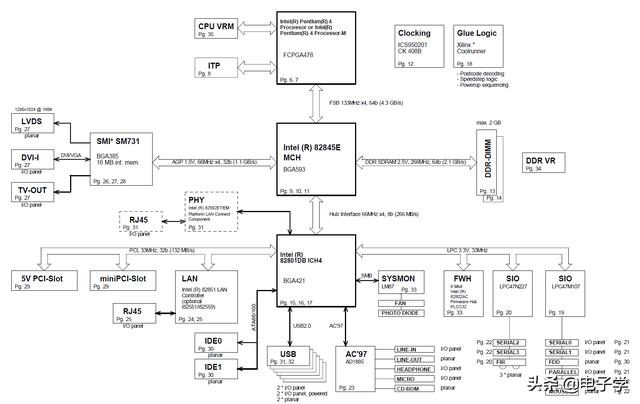

从系统功能框架图着手,它可以完整地展现出系统的功能模块、接口形式、供电方式以及信号流向。每个小方框都代表了一个电路模块,或者是大规模集成电路,当然也可以是单纯的连接器件。
花一些时间把系统功能框图(Block Diagram)研究明白,脑子里就有了产品的整个模型,之后再去逐个研究每个方块对应的电路图。比如你想了解电源电路,就从框架图里面找到相关的电路,详细分析推演。
通常在电路图周围还有一些注释,那是设计工程师的一种良好习惯,这些注释一方面可以在产品更新的时候更加便于参考,另一方面是为了培养年轻工程师,让他们可以快速理解电路。
因此当你遇到一个复杂电路,首先要摆正自己的心态,别慌!用一个正向开发的思维,把产品当成是你在设计,首先是框架图(这个产品需要具备哪些功能?)、信号流向(不同功能之间如何衔接?)、功耗分析(电源的供电能力?)以及最后的功能实现(每个小模块用什么电路来实现?),把这几个流程做到位,不用多久就能把原理图摸清了。

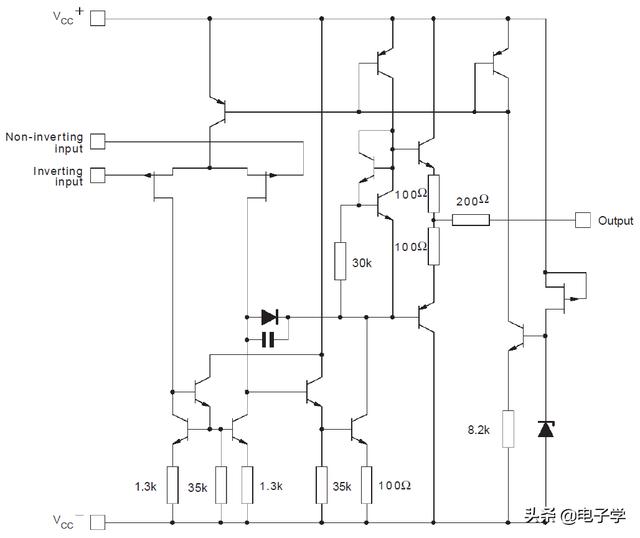

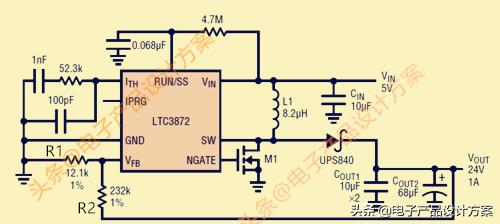

有些复杂的模拟电路怎么看也看不懂?拜托,这很正常好不,电子学(算是古老的学科了)经过了几代人的努力,已经变成一门极其精深的学问了。别说是新人,就算是经验丰富的工程师,也经常会遇到难以分析的电路。
因为现在电子技术领域正在大融合,数字电子、模拟电子、高速电路、射频电路和电力电子等领域互相交集,我们在工作中随时会遇到新挑战,因此虚心向前辈请教,才是捷径啊!
看电路图有哪些窍门?
看电路图有以下几个窍门:
1. 先了解电路图的结构,如图形、单元和元件,这样能帮助你更清楚地理解电路的工作原理。
2. 分析电路的输入输出,研究电压和电流的变化。
3. 分析每个部件的功能,以及它们之间的关系。 4. 将已有的部件拼装起来,理清电路的框架。
5. 将步骤总结起来,形成电路图的综合性分析报告。
当然,在实际使用电路图的时候,每个人都有自己喜欢的方式,有些人更喜欢大致看一遍电路图,然后再步步深入,有些人更喜欢从电路图中发掘某个特定原理,比如反馈电路的工作。无论怎么样,看电路图都是一个综合性的过程,你可以根据你的需要,自行设计看电路图的方式。
另外,在看电路图的过程中,使用电路设计软件也会很有帮助。电路设计软件可以帮助你快速搭建出电路图,你可以在这个软件中仿真你的电路,看看它的表现如何,从而对它的性能进行优化。
此外,在看电路图的过程中,可以尝试用其他工具来帮助你,比如,可以借助印刷电路板(PCB)软件,在看完电路图之后,可以使用PCB软件,来帮你确定每个元件的位置,以及他们之间的连接关系,这样你就可以更容易地理解电路图了。
在操作电路图时,还需要注意一些安全操作规则。有些电路图上涉及到高压和高电流,因此在操作电路图前,需要按照电工的安全操作规则,进行电路连接,以及严格按照电路图上的示意图,正确接插电源线,以免造成不必要的灾难。
另外,在操作电路图的时候,可以适当的采用一些标准的电路元件,例如晶体管、变频器等,这样可以帮助你更迅速地搭建电路,并且降低搭建电路的难度,也能够有效地提高电路的性能。
此外,在操作电路图的时候,要注意检查元件的型号和电路图上的正确性,避免犯错。同时,还要注意电路图上需要使用CS 型号(Current Source)和V型号(Voltage Source),并且要正确地接插线头,以防止出现安全问题。
最后,在操作电路图的时候,需要注意电路中多种元件之间的交互关系和相互作用,每种元件都有其特定的功能和特性,因此,正确理解这些元件之间的交互关系,有助于更好地搭建出更加完善的电路图。
此外,当你搭建完电路图之后,还要对它进行检查,查看其中是否有错误,以及是否可以更有效地搭建这样的电路图。如果有的话,可以做相应的修改,以便最终能够搭建出完美无缺的电路。
电路图的种类非常多,有强电部分、弱电部分,就看你从事说明行业。如何看电路图,首先你要搞懂电路的基本原理,他们都是通过线路的连接来给设备通过电源,下面我就弱电的消防应急照明和疏散系统的电路识图来具体的谈谈。
一、图标、标注的熟悉
在我们看消防应急照明和疏散正式系统的图时,应先看设计说明,了解设计的意图,同时熟悉出现在图中的不同图标代表的是什么意思,这样我们才能更好去认识图、熟悉图,也才能更好的去实行设计师的设计意图。

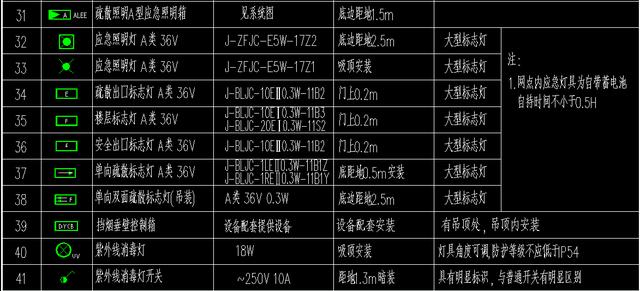

从下图的图例中我们知道疏散照明A型集中电源箱、疏散照明A型应急照明箱、应急照明灯具、楼层标志灯、疏散出口标志灯、单双向疏散标志灯等具体的图例、线型的选择、暗装高度以及规格的选用等,这时我们在应急照明与疏散指示系统的平面布置图中就可以对号入座,很轻松就可以识别识别其设置位置。
应急照明图例
2、应急照明和疏散正式系统的系统图识别
从系统图上我们可以看出消防应急照明和疏散指示系统的供电负荷等级,由于该建筑为一类高层建筑,所以其消防供电负荷等级为一级,他应该是采用双电源供电,即该两路电源是引自市政不同的变电站的两路10KV电源,互为备用,如下图,其两路电源分别为WY-BALEZ7和WY-BALEZ7,互为备用,满足规范要求。图中MCB63表示该处设置的是断路器,其触头容量最大能承受63A的电流,具体线路的选用见应急照明和疏散指示系统的回路系统图解释。

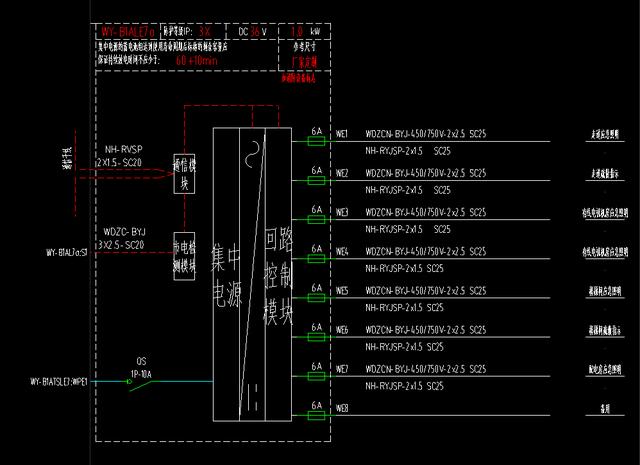

下图是应急照明和疏散指示系统的回路系统图,从这个图中可以看出该应急照明箱接有8个回路,起重一个回路为备用回路,是为以后建筑改造时预留的,其余分别为走道应急照明回路、走道疏散指示回路、有线电视机房的回路、配电房应急照明回路以及楼梯间应急照明回路七个回路。从该图中可以看出应急照明箱例设置有集中电源、回路控制模块、市电检测模块以及通信模块(传输信号到应急照明控制器),回路线上标注的6A是表示该回路最大的电流为6安培,回路线采用的是WDZCN-BYJ-450/750V-2x2.5sc25,其表示的意思为该线路采用的是无卤阻燃(C级阻燃,WDZCN)的双绞线(BYJ),电压等级为标称电压450V,最高耐压750V(450/750V),该回路是两根线截面2.5平方毫米,SC25表示该线是穿管径为DN25的镀锌钢管。

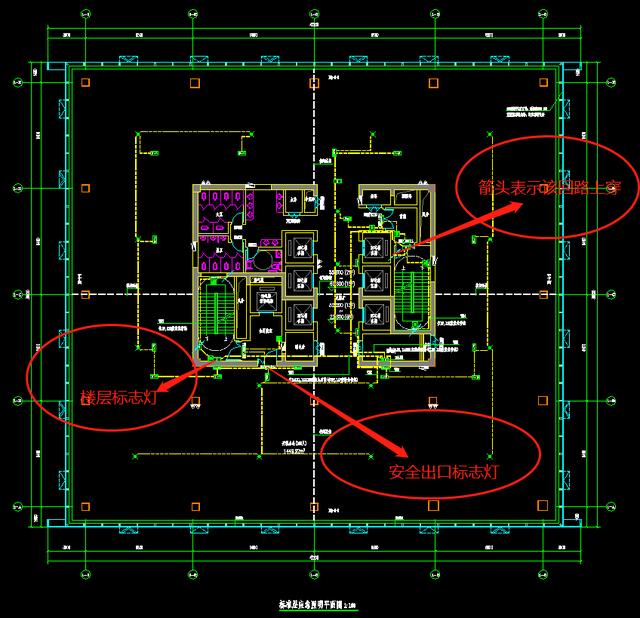

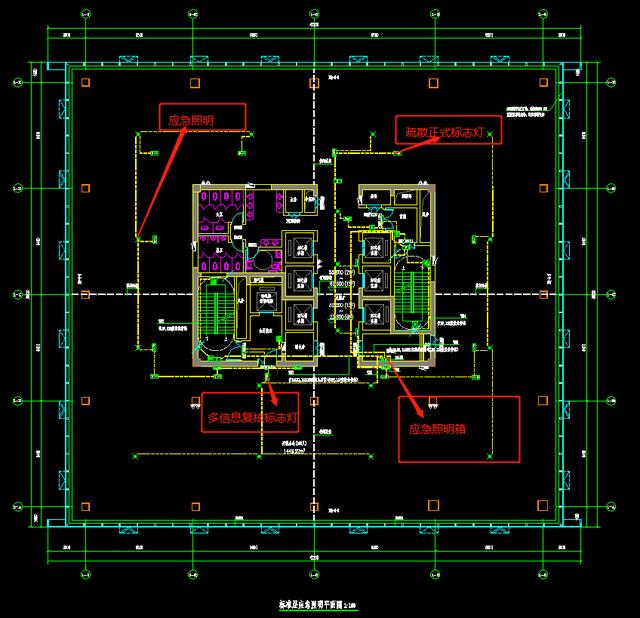

3、应急照明和疏散指示系统的平面图识别
从图例中我们知道疏散照明A型集中电源箱、疏散照明A型应急照明箱、应急照明灯具、楼层标志灯、疏散出口标志灯、单双向疏散标志灯等具体的图例、线型的选择、暗装高度以及规格的选用等,这时我们在应急照明与疏散指示系统的平面布置图中就可以对号入座,如下图为一高层公共建筑的标准层应急照明和疏散正式系统的平面图,从图中可以看出应急照明箱设置在强电井中(如下图的标注),楼梯间的配电回路为单独的回路,其应急照明和疏散指示为同意回路。楼梯间正对梯段的墙面上设置有楼层标志灯,安全出口附近设置有多信息复核标志灯。

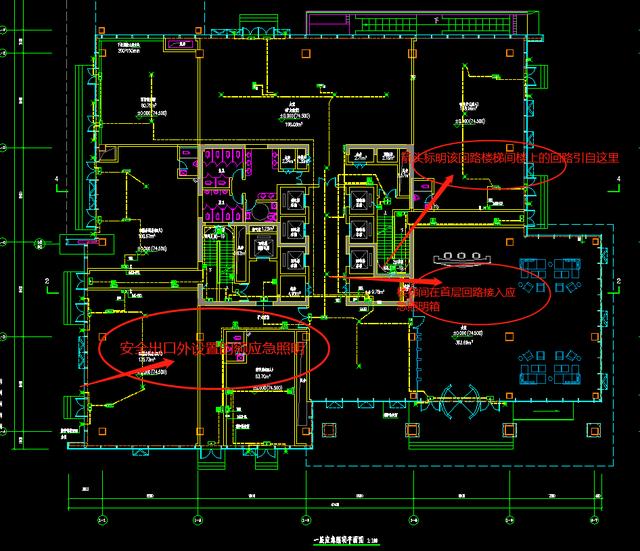

从该建筑的应急照明和疏散正式系统的首层剖面图中我们可以看出,该建筑的楼梯间在首层的应急照明和疏散指示回路直接接入应急照明箱,并上引提供楼上应急照明和疏散指示的电源,在建筑的安全出口外面的附近设置有应急照明灯。
总之,不同的电路图表达的意思不一样,他的表示方法基本相同,但是我们要搞清楚图中各种符号、图例、字母所代表的意思,回过头在去看电路图就容易的多。
哪来的窍门,抄小路?没门。书山有路勤为径,学海无涯苦作舟,学技术是没有窍门的,但是方法和思路还是要的。
很多新手在学习的时候喜欢依葫芦画瓢死搬硬套,不去理解图纸本身的意义,也不去琢磨各种元器件在电路中的角色和作用,甚至元器件的图标,文字符号他们都不关心,他们只关心把这张图纸背下来,这样是行不通的。

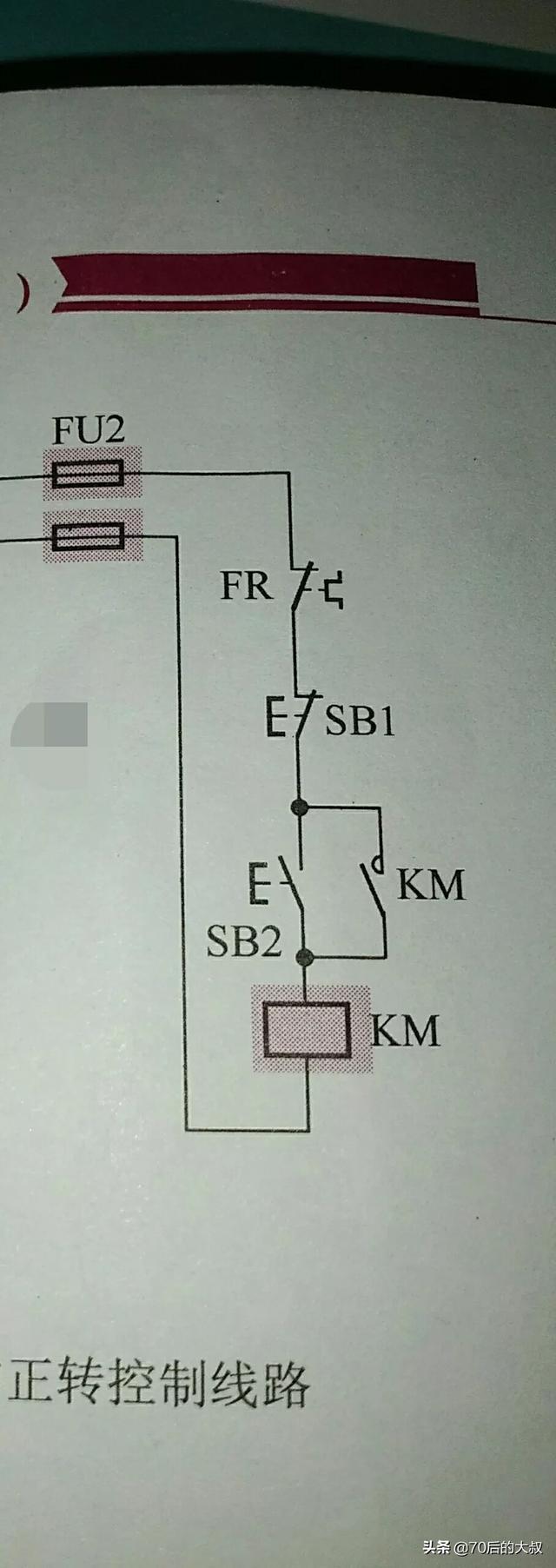

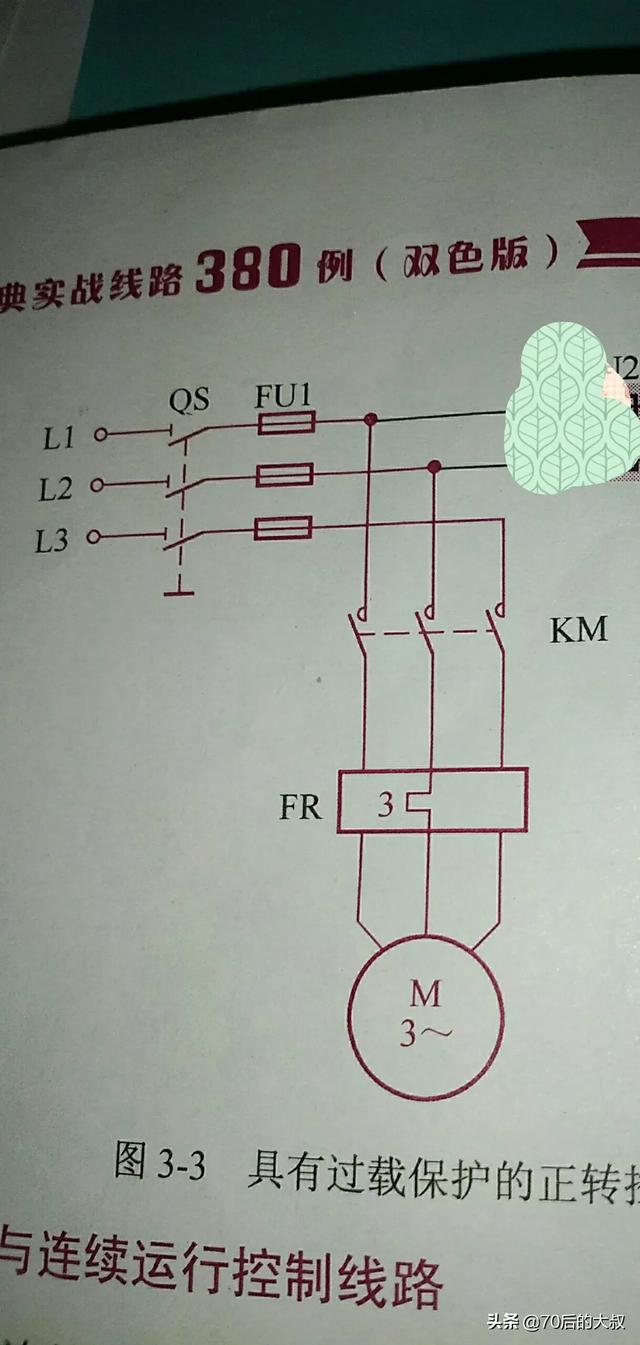

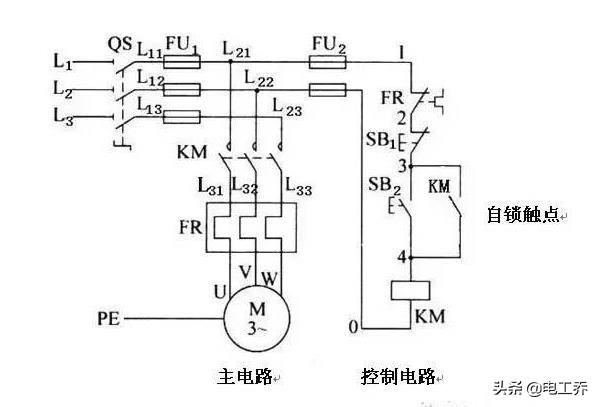

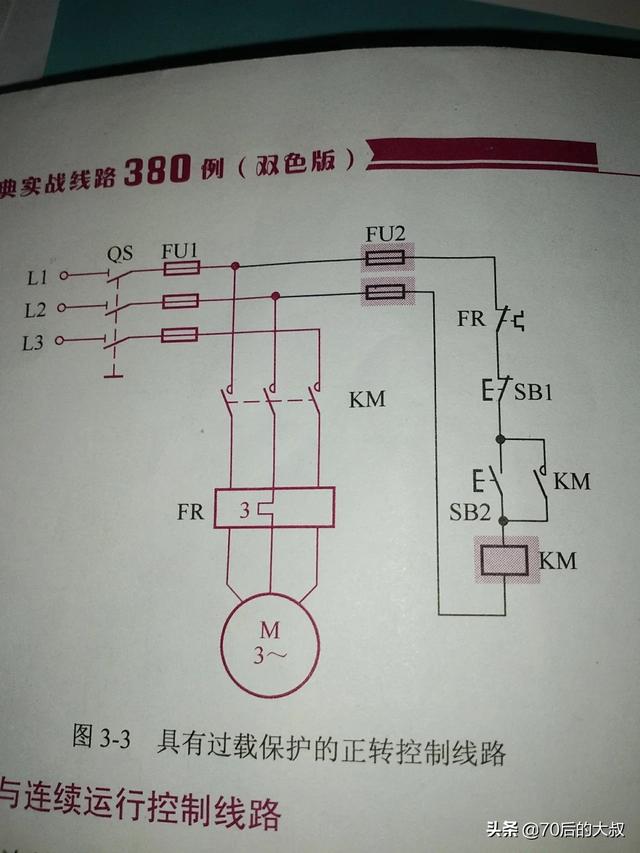

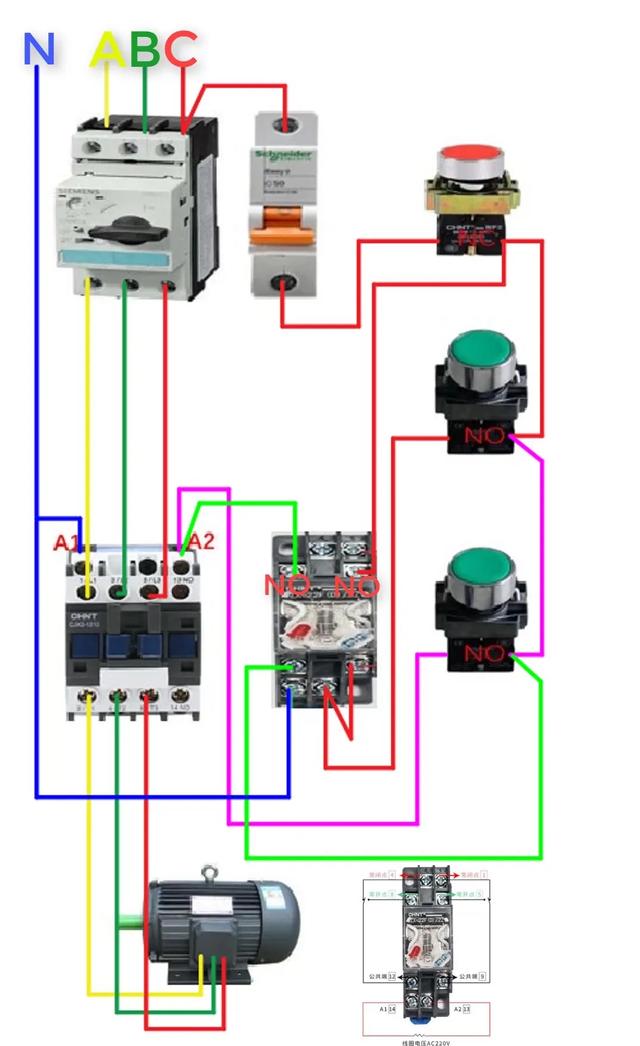

万丈高楼平地起,不管做什么。都要从最基础的东西开始。下面是一张具有过载保护的电动机正转的控制线路图,我们就以这张图为例。
首先我们要读懂这张图的所表达的意思,它的标题已经明却告诉我们,这是控制电动机正转的,而且还具有过载保护。
第二步,我们看一下他需要些什么元器件,从这张图可以看出它需要一个断路器,五个保险丝,一个接触器,一个热继电器,一个停止按钮,一个启动按钮,这就是控制一个电动机正转所需要的元器件。
第三步,认识这些元器件并理解他在线路中的作用。电路中一般都用元器件的图形符号和文字符号来表示,这就需要我们具备有一定的基础常识,平常要多看多记,做到烂熟于心。
第四步,知道了电路图的用处,理解了各器件的用途和和在线路中的角色,我们就可以开始来分析电路了。
这就是一张左右结构的控制线路图,左边是主电源线路,右边是控制线路,我们把它一分为二就更清楚了。
先看左边的主电源部分,它的线路走向是这样子的:三条相线L1L2L3→断路器QS→保险FU1→接触器KM→热继电器FR→电动机。控制线路部分,它的线路走向是这样子的:控制电源分为两条。
一条从FU1→FU2→接触器km线圈。
一条从FU1→FU2→热继电器FR的常闭点→停止按钮SB 1(常闭点),从这里又分出两条线,即SB 1→SB2(常开点)→接触器km线圈;SB1→KM常开辅助触点→接触器km线圈。
至此,所有线路已经连接完毕,此线路由即SB 1→SB2→接触器km线圈供给控制电源,SB1→KM常开辅助触点→接触器km线圈起到自锁的作用。
关于看电路图有什么窍门的问题,我就回答这么多,希望对提问者和阅读者有参考作用,谢谢大家的阅读。
