NPN型ST9014C三极管和S9014一样吗？

NPN三极管ST9014和S9014是一样的吗 NPN三极管ST9014和S9014是不同的，但它们的功能是一样的。主要的不同之处在于器件的尺寸和额定的极限功耗。三极管的种类有很多，包括NPN三极管、PNP三极管、JFET三极管、MOSFET三极管、MOS晶体管等等，它们的特性和用途都不尽相同。 NPN三极管最主要的用途是用来控制或调节电路中的电子元件，它能够改变电路中元件的特性，使电路可以达到更好的性能、功能和效率。 NPN三极管也可以用来放大、或者抑制电路中信号的强度和频率。 PNP三极管主要用于电路中抑制电信号的强度和频率，也可以用来放大信号的强度。 JFET三极管是一种功率放大器，它可以用来控制电源电压，实现信号放大的作用。 MOSFET三极管是用来控制电路中信号的强度和频率，可以实现断开电路或改变电路中信号的强度和频率。 MOS晶体管是一种用来控制功率输出的电路，它通常用在功率电源或放大器中，能够提高电源电压和输出功率。这就是我所能为你讲解的关于三极管的基本类型以及它们的功能特性，希望能为你的问题提供帮助。三极管还有哪些型号 AI：三极管的型号有很多，其中常见的包括2N2060、2N2222A、2N3440、2N3904、2N3906、2N4403、2N5401、2N5550、2N6274、2N7002等等。此外，还有BC547、BC549、BC847、BC857、BC327、BC337、BC556、BC560、BC546、BC548等等。每一种三极管有其自身的特性和性能，因此要选择合适的三极管型号，需要根据实际的应用来确定。三极管在电路中有哪些功能作用三极管在电路中有很多的功能作用，其中最主要的功能是用来控制或调节电路中的电子元件。例如通过调节三极管的电压，可以控制电路中的晶体管或其他元件的电流；可以改变电路中信号的强度和频率；可以放大或抑制信号；可以用来控制功率输出；还可以用来改变电源电压等等

寂寞123972796
2023-03-31
37
共6人回复

「电子及工控技术」发表看法

2023-04-06

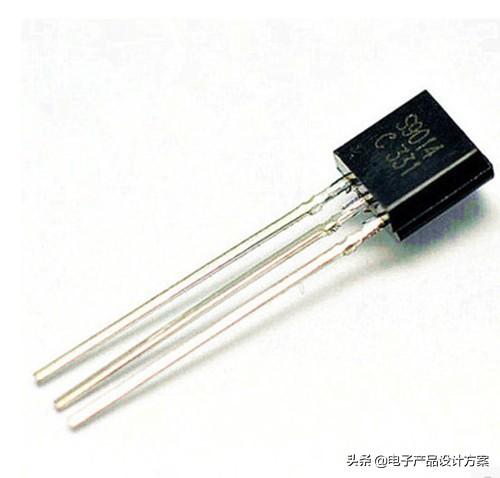

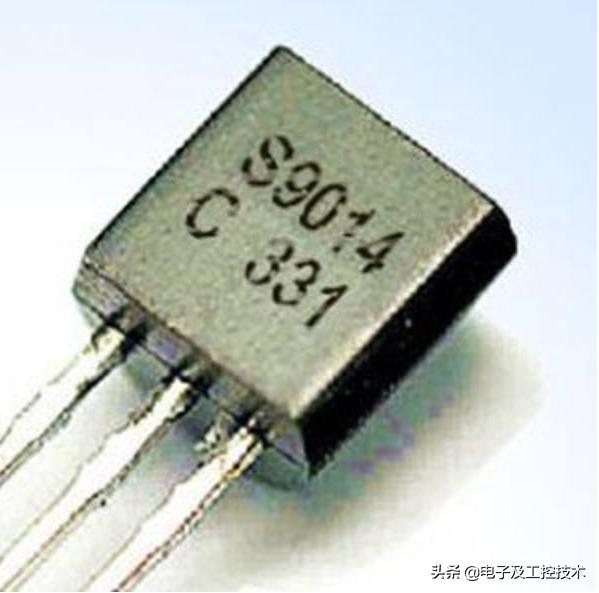

对于NPN三极管有很多种，例如以90系列开头的NPN三极管就有9011、9013、9014、9016、9018等。虽然都是90系列的NPN型三极管，但是在其生产厂商标识方面是有所不同的，比如在标识细节方面其开头标有ST90、C90 、A90、S90、SS90、UTC90 等开头的。这些开头的标识不同只是说明了生产厂家的不同，而它们的特性及管脚排列都是一样的，比如下图的就是S9014三极管。

三极管的命名规则

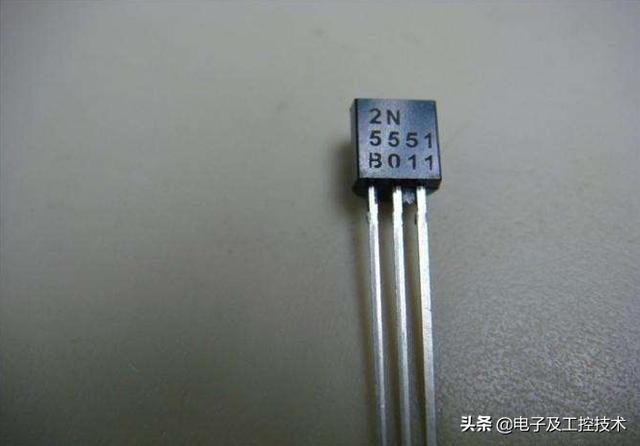

在三极管的大家族中既有国产三极管也有国外型号的三极管，每个国家对三极管的命名是有所不同的，比如国产的三极管3DK12中的“3”代表三极管的极性引脚；“D”表示三极管的材料和极性，在此D就表示了这个三极管是NPN型硅材料所制成的；“K”代表了三极管的类型，这个管子就是“开关管”；“12”代表了序列号。另外对于以国外规定命名的有日本用“S”开头，例如2SC2168；美国产的用PN结的极数来表示的，比如2N5551；那么90系列应该是以韩国命名的三极管，例如上面讲的9014、9018等都是以韩国三星电子企业所生产的NPN三极管。

NPN三极管9014的参数与封装

三极管9014的主要参数

三极管参数很多，在这里我主要讲9014的主要参数展现给大家，首先是集电极-发射极电压Uce为45V ；集电极电流Ic为 0.1A；耗散功率P cm为0.4W；最小频率150MHZ；放大倍数分为A、B、C、D四个级别：A 级别为60-150、 B级别为100-300、 C级别为200-600、 D级别为400-1000。

三极管9014的封装形式

作为小功率的三极管不外乎就两种封装形式，一种是TO-92A和SOT-23，如下图所示。

NPN三极管9014的使用场合

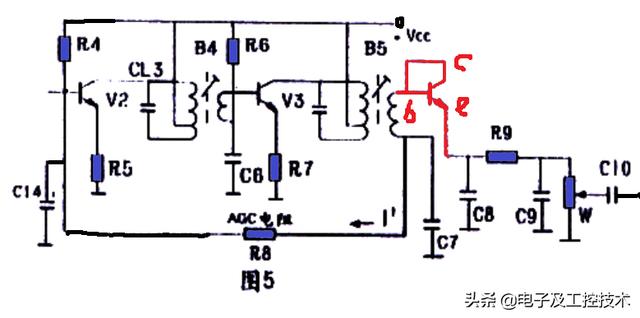

三极管9014在电子电路中用的还是很多的，由于是小功率三极管只能驱动一些较小的负载，比如微型继电器、蜂鸣器、发光LED二极管等；如果把9014三极管的集电极C与基极B短接的话还可以作为检波二极管来使用，有的半导体收音机的检波电路就是这样用的。

以上就是我对这个问题的回答，欢迎朋友们参与讨论。敬请关注电子及工控技术，欢迎大家转载、点赞！

「电子9013 」发表看法

2023-04-07

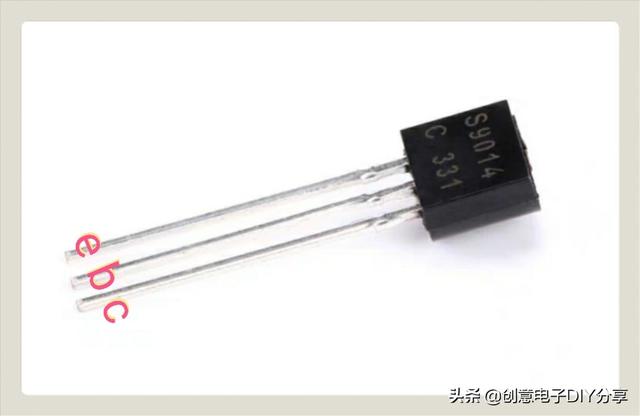

9014是一款常用的小功率NPN型三极管，其型号前面的字母一般表示生产厂家，不论是ST9014还是S9014，只要它们的封装相同，则管子的电参数基本一样，可以互换使用。该三极管的外形及引脚排列如下图所示。9014三极管的生产厂家很多，像日本公司生产的9014，完整型号为2SC9014，但其经常省略“2S”，写成“C9014”，而国内生产的9014型号则为3DG9014。在使用这类管子时，型号前面的字母一般不需要考虑。

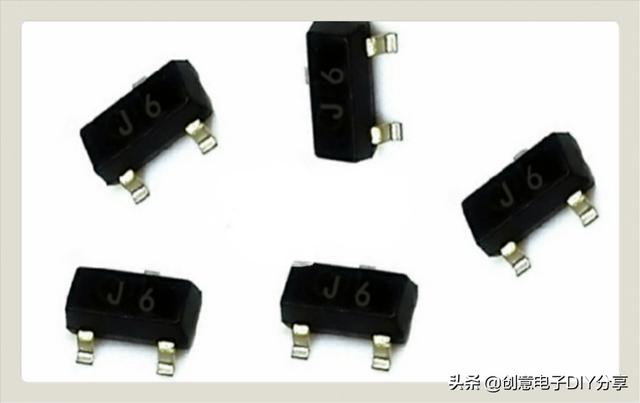

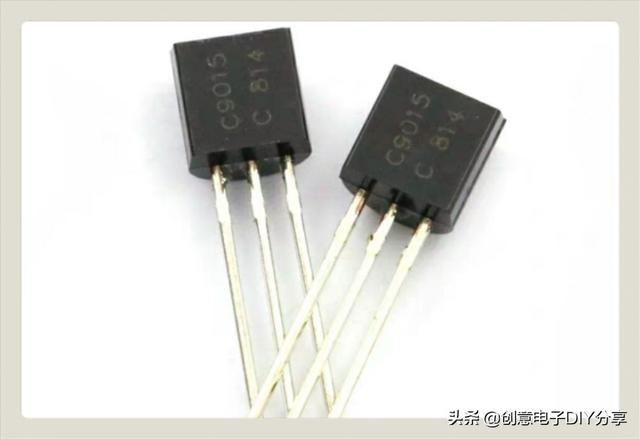

9014三极管型号后面的字母一般表示管子β的大小，像提问者说的9014C，表示其β在200～600；若为字母“B”，则表示β在100～300；若为字母“D”，则表示β在400～1000。一般常见的管子是9014C，9014D的噪声系数很小，可以用于前置放大器中作为低噪声放大管。贴片封装的9014三极管的外形如上图所示，由于这种封装体积很小，一般用丝印“J6”表示其型号。由于9014三极管的功率参数较小，仅有0.4W，Icm也不过0.1A，故该管一般在电路中作为小信号放大管或用来驱动一些小功率的LED指示灯、蜂鸣器等小电流负载。在一些互补放大电路中，9014和9015（外形见上图）常作为互补管使用。9015的外形封装及参数与9014皆相同，只是导电极性相反。

「电子产品设计方案」发表看法

2023-04-04

9014是非常常见的NPN型三极管

9014是NPN型的三极管，用于常见的放大电路，老款的收音机经常可以见到9014的身影。9014虽然功率较少，但应用是非常广泛的。不同的厂家的9014标示方法会有一些差异，有的ST9014，S9014，C9014，SS9014等等，但功能、参数、封装基本是一样的，可是替代使用，但要特别注意9014后面的后缀，不同的后缀字母代表了不同的放大倍数。与9014互补对应的PNP三极管是9015。

9014三极管有哪些封装？怎么识别引脚顺序？

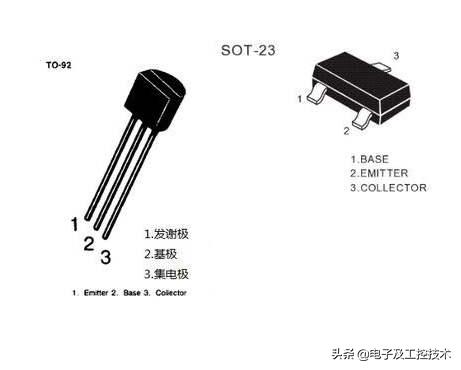

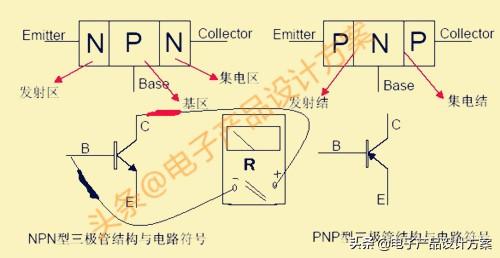

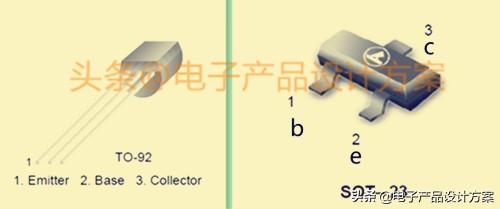

9014三极管常见的封装有TO-92和SOT-23，9014三极管引脚的分布和其它NPN的三极管是一样的，可以按照下图的引脚顺序识别。

当然我们还可以用万用表来识别9014三极管的引脚，可以用万用表电阻1K档来测量识别。

第一步要先识别出b极（基极）：因为9014是NPN型三极管，所以当黑色表笔接b极，红表笔接其它两个引脚时，测量出来的阻值是比较小的。PNP型的三极管是相反的，需要红色表笔接b极才可以测出较小的电阻值。

第二步识别c极（集电极）和e极（发射极），黑色表笔接b极，红色表笔接其它两个引脚，电阻值相对较小的引脚为集电极，电阻值相对较大的为发射极。

9014的参数以及应用。

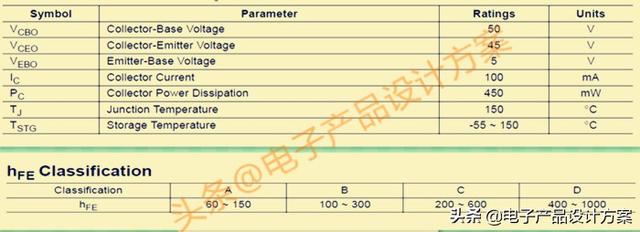

9014的工作电流在100mA以内，相对是较小的，工作电压在45V以内。放大倍数分几档，A档为60~150，B档为100~300，C档为200~600，D档为400~1000，电路设计的时候需要选择合适的后缀，比如SS9014D，表示它的放大倍数为400~1000，当然不同厂家的后缀标示方法也有不同，有的用H/L，有的用Q/R/S/T等，建议要看清楚规格书。

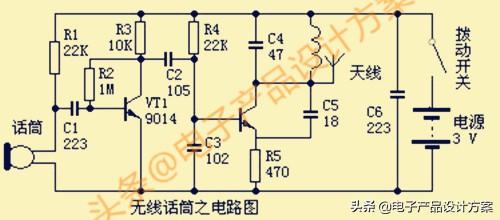

9014一般可以用于驱动一些功率比较的器件，比如LED、蜂鸣器，小继电器等。也常常用于信号放大电路中，无线话筒的第一级放大一般就可以找到9014了。

欢迎关注@电子产品设计方案，一起享受分享与学习的乐趣！关注我，成为朋友，一起交流一起学习

记得点赞和评论哦！非常感谢!

「fire1 」发表看法

2023-03-31

9014是比较常用的小功率NPN型三极管，90系列的三极管还有9011、9012、9013、9015、9018等型号。这几种型号的三极管功率基本相同，不同的是截止频率等参数。其中9012、9015为PNP型，9011、9013、9018为NPN型，并且它们之间的截止频率基本呈递增方式，9018的截止频率最高，在很多高频发射接收电路中是非常常见的。

三极管的命名方式

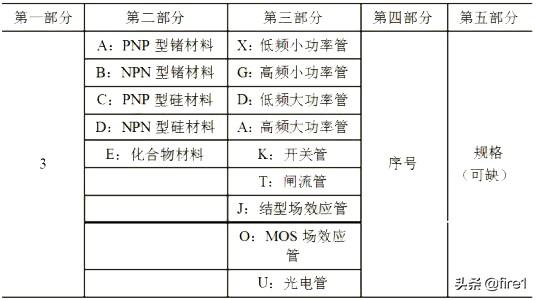

三极管的命名方式根据不同品牌厂家，可能会有略微的差别。国产三极管命名方式，一般第一位以数字3表示，代表的是三极管；第二位一般用字母表示三极管的类型及材料，比如NPN型及PNP型，锗材料或者硅材料；第三部分使用字母表示三极管的类型，比如低频小功率管、高频大功率管等；第四部分以数字表示序号，代表这个系列中的三极管编号；最后一部分以数字表示规格号。比如以前常见的三极管3AX31，表示低频小功率锗半导体三极管。

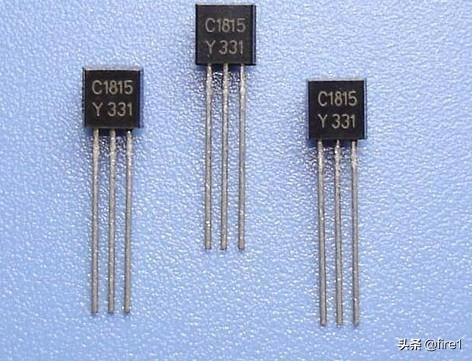

以上是国产三极管的命名方式，进口三极管根据国家地区的不同，命名方式也会有略微的差别，以其中一种命名方式为例。第一位数字为2代表内部PN结的数量；第二部分表示登记注册信息；第三部分使用字母表示材料及三极管类型；第四部分表示登记序列号；第五部分表示同型号三极管的改进型号后缀，如2SC1815等等。

90系列三极管与80系列三极管也是很常用的型号，80系列常用型号如8050、8550等。这种三极管的命名与常规的三极管有些区别，它算是单独的一类，在型号的全称中也是有字母的，比如9014的全称型号是S9014，8050的全称型号是S8050。

不同前缀（后缀）的三极管有什么区别

同一个型号的三极管通常会有不同的生产厂家，尤其是常用型号的三极管，不同厂家生产的三极管有些会统一型号，有些会自己命名型号。为了便于识别三极管的型号，通常会保留基本型号，而通过改变前缀型号加以区分。像提问者提出的ST9014就属于厂家自定义的型号前缀，ST一般认为是先科品牌。

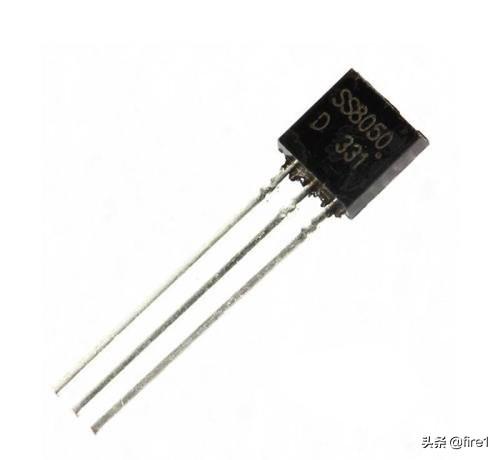

S9014与ST9014之间在参数、封装以及引脚排序上是完全一样的，不同的只是生产厂家的区别，所以两者之间是可以直接代换使用的。虽然说很多三极管的前缀字母代表生产厂家或者品牌，但并不是说数字一样的两个三极管参数就会完全相同，有些三极管前缀字母不同也可能会带来参数上的区别。比如三极管8050，常用型号有S8050与SS8050，这两个型号虽然数字相同，但是前缀字母不同。这两个型号的三极管属于同型号系列的三极管，封装以引脚排序是一样的，大部分的电气参数也是一样的，不同的是两个型号三极管的功率及集电极电流是有区别的。S8050的功率为0.625W，集电极电流为0.5A；而SS8050的功率为1W，集电极电流为1.5A。

三极管型号的后缀字母同样也会影响参数，比如两个前缀完全相同的三极管，只是后缀字母有所区别，就有可能引起比如放大倍数、耐压等参数的区别。比如常用三极管型号TIP41，与它同系列的有TIP41A、TIP41B、TIP41C等三个型号，这四个型号的三极管属于同系列，封装引脚等也是相同的，都属于中功率的三极管。不同的是这几个型号后缀的三极管集电极基极电压、集电极发射极电压是有区别的。其中TIP41的Vcbo与Vceo为40V，TIP41A的Vcbo与Vceo为60V，TIP41B的Vcbo与Vceo为80V，TIP41C的Vcbo与Vceo为100V。

其他电子元件不同型号之间的区别

除了三极管会存在相同型号不同厂家生产以外，很多电子元件都会存在这个问题，其中最为常见的就是芯片。不同厂家生产的芯片，大多数也会在型号的前缀字母上体现出来，比如常见的门电路CD4011，与它相同型号的还有TC4011、CC4011、HEF4011等等。

大部分的元器件可以通过型号中的数字部分判断型号，也可以使用不同厂家生产的不同前缀的进行代换，但是并不是所有的元件数字相同就是同一种元件的。比如常见的时基电路NE555，与这个型号通用的有μA555、MC14555、5G555等等，与这个芯片数字部分相同的比如AD555，这个芯片无论从功能还是参数都是与时基电路不一样的。

另外还有一些芯片型号中可能只有一位字母或数字有区别，其他位置的型号完全相同，并且生产厂家也完全一样，这种情况大多属于同系列芯片，功能封装完全相同，只是在某些参数上存在略微的差别。比如电磁炉中常用的开关电源芯片VIPer12A，这是一个内置开关管的反激式开关电源驱动芯片，它的最大驱动功率为13W；与它相类似的型号为VIPer22A，两者功能引脚排序以及大部分的参数是一样的，不同的是22A的驱动功率更大，为22W。所以虽然两者型号不完全相同，但是22A的功率要大一些，是可以直接代换12A的，反过来就不能直接代换了。

在选取元器件以及代换使用时，一定要了解不同型号元件之间的区别，这包括封装、引脚排序以及功能参数上的区别。相同型号系列的元件代换时要注意，不同型号之间的元件代换时更要注意这个问题。有时候在无法找到同型号代替的元件时，也是可以根据功能参数选取其他型号的元件代换的。

「玩转嵌入式」发表看法

2023-04-07

9014是常用的NPN型的小功率三极管，其实际的型号可能比较长在数字前后都有不同的字母。在数字之前的字母一般是生产厂家的信息，在数字之后的信息一般是hFE参数以及生产批号、产地等信息。这类三极管，不管是什么厂家生产的，只要是9014数字代码一致，那么该三极管的参数就基本一致，可以相互替换。

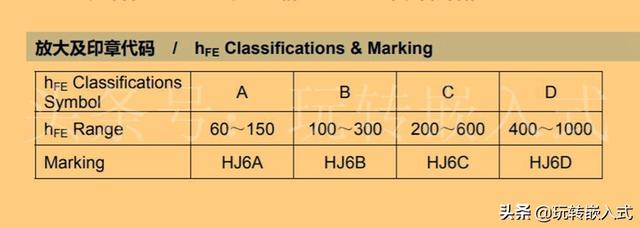

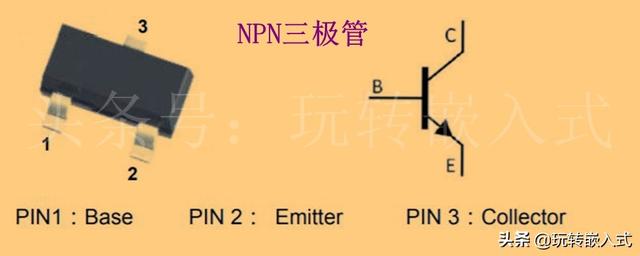

9014三极管，前面的字母一般是生产厂家，后面的字母代表hFE参数，C一般代表200-600，如下图是A,B,C,D所代表的含义。

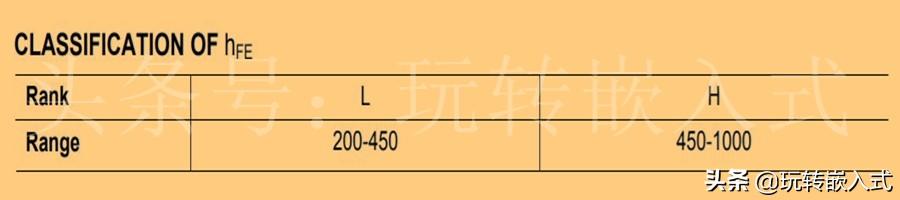

有些用L和H来表示，如下图所示。

9014三极管是常用的小功率/信号三极管，VCE为45V，IC电流为100mA，与9015互补。

以上就是这个问题的回答，感谢留言、评论、转发。更多电子设计、硬件设计、单片机等内容请关注本头条号：玩转嵌入式。感谢大家。

「一位电子工程师」发表看法

2023-04-04

NPN三极管ST9014和S9014是一样的吗

NPN三极管ST9014和S9014是不同的，但它们的功能是一样的。主要的不同之处在于器件的尺寸和额定的极限功耗。

三极管的种类有很多，包括NPN三极管、PNP三极管、JFET三极管、MOSFET三极管、MOS晶体管等等，它们的特性和用途都不尽相同。 NPN三极管最主要的用途是用来控制或调节电路中的电子元件，它能够改变电路中元件的特性，使电路可以达到更好的性能、功能和效率。

NPN三极管也可以用来放大、或者抑制电路中信号的强度和频率。 PNP三极管主要用于电路中抑制电信号的强度和频率，也可以用来放大信号的强度。 JFET三极管是一种功率放大器，它可以用来控制电源电压，实现信号放大的作用。 MOSFET三极管是用来控制电路中信号的强度和频率，可以实现断开电路或改变电路中信号的强度和频率。

MOS晶体管是一种用来控制功率输出的电路，它通常用在功率电源或放大器中，能够提高电源电压和输出功率。这就是我所能为你讲解的关于三极管的基本类型以及它们的功能特性，希望能为你的问题提供帮助。

三极管还有哪些型号

AI：三极管的型号有很多，其中常见的包括2N2060、2N2222A、2N3440、2N3904、2N3906、2N4403、2N5401、2N5550、2N6274、2N7002等等。此外，还有BC547、BC549、BC847、BC857、BC327、BC337、BC556、BC560、BC546、BC548等等。每一种三极管有其自身的特性和性能，因此要选择合适的三极管型号，需要根据实际的应用来确定。
